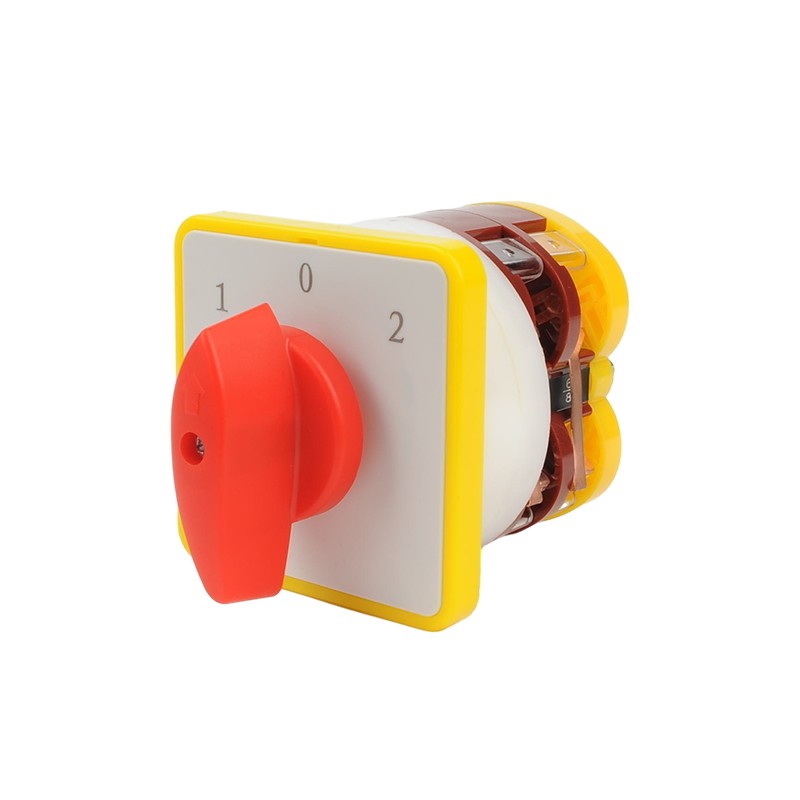

LW5 سیریز یونیورسل چینج اوور سوئچز کا جامع تعارف

LW5 سیریز یونیورسلتبدیلی کے سوئچزچین کے بجلی کے کنٹرول فیلڈ میں سب سے زیادہ استعمال ہونے والی تبدیلی کے سوئچ پروڈکٹ میں سے ایک ہیں۔ وہ بہت سی معروف برقی کمپنیوں کے ذریعہ تیار کی جاتی ہیں ، جن میں ڈیلیکسی ، تیان زینگ اور دیگر برانڈز شامل ہیں۔ مصنوعات کا یہ سلسلہ اس کے قابل اعتماد ڈھانچے ، متنوع افعال اور اعلی لاگت کی کارکردگی کے ساتھ برقی کنٹرول سرکٹ تبادلوں اور چھوٹے پاور موٹر کنٹرول کے لئے ایک مثالی انتخاب بن گیا ہے۔ مندرجہ ذیل متعدد جہتوں جیسے مصنوعات کا جائزہ ، تکنیکی پیرامیٹرز ، ماڈل کی درجہ بندی ، اور ایپلی کیشن فیلڈز سے ایل ڈبلیو 5 سیریز کا ایک جامع تعارف ہے۔

1. مصنوعات کا جائزہ اور بنیادی خصوصیات

LW5 سیریز یونیورسلتبدیلی کے سوئچزکثیر مقصدی ماسٹر کنٹرول الیکٹریکل ایپلائینسز ہیں ، بنیادی طور پر AC 50Hz کے سرکٹس میں استعمال ہوتے ہیں ، 500V تک کی درجہ بندی وولٹیج اور 440V تک DC وولٹیج۔ مختلف استعمال کے مطابق ، انہیں دو قسموں میں تقسیم کیا جاسکتا ہے:

(1) ماسٹر کنٹرول چینج اوور سوئچز: برقی کنٹرول سرکٹس کے تبادلوں کے لئے استعمال کیا جاتا ہے۔

(2) موٹر کنٹرول چینج اوور سوئچز: 5.5 کلو واٹ اور اس سے نیچے کی تین فیز گلہری کیج asynchronous موٹروں کو براہ راست کنٹرول کرسکتے ہیں۔

مصنوعات کا یہ سلسلہ ماڈیولر ڈیزائن کو اپناتا ہے ، اور مختلف پیچیدگیوں کی کنٹرول کی ضروریات کو پورا کرنے کے لئے رابطہ سسٹم کے حصوں کی تعداد کو 1 سے 16 تک لچکدار طریقے سے تشکیل دیا جاسکتا ہے۔ آپریشن موڈ کو دو اقسام میں تقسیم کیا گیا ہے: پوزیشننگ کی قسم اور خود بحالی کی قسم ، اور ایکٹیویٹر ظاہری شکل بال ہینڈل کی قسم اور نوب کی قسم میں دستیاب ہے۔ تحفظ کے فارم میں تنصیب کے مختلف ماحول کی ضروریات کو پورا کرنے کے لئے کھلی قسم اور حفاظتی قسم (IP40) شامل ہیں۔

2. بنیادی تکنیکی پیرامیٹرز اور کارکردگی کے اشارے

(1) بجلی کے پیرامیٹرز:

- ریٹیڈ موصلیت وولٹیج: 500V

- ریٹیڈ ورکنگ وولٹیج:

AC: 500V اور اس سے نیچے

DC: 440V اور اس سے نیچے

- روایتی حرارتی موجودہ: 16 اے

- موٹر کنٹرول کی صلاحیت: 5.5 کلو واٹ اور تھری فیز گلہری کیج اسینکرونس موٹر سے نیچے

(2) مکینیکل خصوصیات:

- مکینیکل زندگی: 1 ملین سے زیادہ بار

- بجلی کی زندگی: 200،000 سے زیادہ بار

- آپریٹنگ فریکوئنسی:

* وقفے وقفے سے سائیکل ورکنگ سسٹم: 300 بار/گھنٹہ

* آٹھ گھنٹے ورکنگ سسٹم

(3) ساختی پیرامیٹرز:

- رابطے کے نظام کی تعداد: 1-16 حصے

- فی سیکشن رابطوں کی تعداد: ڈبل بریک رابطہ گروپ

- تنصیب کا طریقہ: پینل کی تنصیب

- طول و عرض: حصوں اور آپریشن موڈ کی تعداد کے مطابق مختلف ہوتا ہے

3. پروڈکٹ ماڈل تجزیہ اور درجہ بندی

LW5 سیریز ماڈل نام دینے کے قواعد میں بھرپور معلومات ہیں۔ مثال کے طور پر LW5-16/5.5N3 لیں:

- LW5: پروڈکٹ سیریز

- 16: روایتی تھرمل موجودہ 16 اے

- 5.5N: 5.5kW موٹر اور الٹ قابل تبادلوں کو کنٹرول کرسکتے ہیں (N)

- 3: 3 سیکشن رابطہ

درجہ بندی کے مختلف طریقوں کے مطابق ، LW5 سیریز کو تقسیم کیا جاسکتا ہے:

(1) مقصد کے مطابق:

- ماسٹر کنٹرول (کوڈ جیسے Q1 ، Q2)

-موٹر کنٹرول (N-reversible Conversion ، S-Dual رفتار ، SN-Dual اسپیڈ ریورسیبل ، وغیرہ)

(2) آپریشن موڈ کے مطابق:

- پوزیشننگ کی قسم (ہینڈل آپریٹنگ پوزیشن میں رہتا ہے)

- سیلف ریسیٹنگ کی قسم (ہینڈل خود بخود اصل پوزیشن پر واپس آجاتا ہے)

(3) ایکٹیویٹر کی ظاہری شکل کے مطابق:

- بال ہینڈل کی قسم

- نوب کی قسم

(4) تحفظ کے فارم کے مطابق:

- کھلی قسم

- حفاظتی قسم (IP40)

4. عام اطلاق والے علاقوں

LW5 سیریز یونیورسل چینج اوور سوئچ اس کی لچکدار اور قابل اعتماد خصوصیات کی وجہ سے مندرجہ ذیل شعبوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

(1) صنعتی کنٹرول فیلڈ:

- بجلی کے کنٹرول سرکٹس میں تبدیلی

- چھوٹی پاور موٹرز کا براہ راست کنٹرول (اسٹارٹ ، اسٹاپ ، ریورس ایبل تبادلوں ، رفتار میں تبدیلی ، وغیرہ)

- مشین ٹول کنٹرول سرکٹ

- ٹیسٹ کے سازوسامان سوئچ

(2) پاور سسٹم فیلڈ:

- بجلی کی تقسیم کے سامان کا ریموٹ کنٹرول سوئچ

- برقی پیمائش کے آلات کا مرحلہ پیمائش کنٹرول

- پاور سوئچنگ ڈیوائس

(3) بجلی کا میدان بنانا:

- لائٹنگ کنٹرول سسٹم

- وینٹیلیشن کے سازوسامان کا کنٹرول

- لفٹ کنٹرول سسٹم

5. خصوصی ماڈل اور مشتق سیریز

معیاری ماڈلز کے علاوہ ، LW5 سیریز میں کچھ خصوصی ماڈل اور مشتق سیریز بھی شامل ہیں:

(1) دھماکے سے متعلق LW5:

- دھماکہ خیز گیس ماحولیات زون 1 اور زون 2 پر لاگو

- دھماکے سے متعلق مارک: exdbebiict6gb

- تحفظ کی سطح: IP65/IP66

- ریٹیڈ کرنٹ: 10A-20A

- پٹرولیم ، کیمیائی ، اور دواسازی کی صنعتوں جیسے مضر مقامات میں بڑے پیمانے پر استعمال ہوتا ہے

(2) حفاظتی الٹا تبادلوں سوئچ LW5-16/5.5N3:

- ہاؤسنگ پروٹیکشن لیول IP40

- خاص طور پر موٹروں کے الٹ جانے والے کنٹرول کے لئے استعمال کیا جاتا ہے

- روایتی بند حرارتی موجودہ 16A

(3) پیڈ لاک فنکشن کے ساتھ ماڈل:

- غیر مجاز آپریشن کو روکیں

- اہم سامان کے پاور مینجمنٹ کے لئے استعمال کیا جاتا ہے

6. انتخاب اور تنصیب گائیڈ

(1) سلیکشن پوائنٹس:

- بوجھ کی قسم (مزاحمتی/دلکش) اور موجودہ سائز کے مطابق درجہ بندی کی قیمت کا انتخاب کریں

- کنٹرول پیچیدگی کے مطابق رابطے کے حصوں کی تعداد منتخب کریں

- آپریٹنگ عادات کے مطابق ہینڈل کی قسم منتخب کریں

- ماحولیاتی حالات کے مطابق تحفظ کی سطح کا انتخاب کریں

(2) تنصیب کی احتیاطی تدابیر:

- مصنوعات کے سائز کے مطابق سوراخ کو سختی سے کھولیں

- وائرنگ ٹرمینلز کو مضبوطی سے جڑنا چاہئے

- مرطوب ، دھول یا سنکنرن ماحول میں استعمال کرنے سے گریز کریں

- رابطے کی حیثیت اور آپریٹنگ میکانزم لچک کو باقاعدگی سے چیک کریں

(3) بحالی کی سفارشات:

- رابطوں کو باقاعدگی سے صاف کریں

- چیک کریں کہ آیا آپریٹنگ میکانزم لچکدار ہے

- سوئچ جو طویل عرصے تک استعمال نہیں ہوتے ہیں اسے باقاعدگی سے کئی بار چلایا جانا چاہئے

LW5 سیریز یونیورسلچینج اوور سوئچگھریلو برقی کنٹرول فیلڈ میں اس کے پختہ ڈیزائن ، قابل اعتماد کارکردگی اور معاشی قیمت کے ساتھ ایک کلاسک پروڈکٹ بن گیا ہے۔ چاہے یہ سادہ لائن کی تبدیلی ہو یا کم طاقت والی موٹر کنٹرول ، LW5 سیریز ایک مناسب حل فراہم کرسکتی ہے۔ معقول انتخاب اور صحیح تنصیب اور استعمال کے ذریعہ ، اس کے کارکردگی کے فوائد کو مختلف برقی کنٹرول سسٹم کے لئے قابل اعتماد آپریشن گارنٹی فراہم کرنے کے لئے مکمل طور پر استعمال کیا جاسکتا ہے۔
