LW30 سیریز یونیورسل چینج اوور سوئچ کا جامع تعارف

LW30 سیریز یونیورسلچینج اوور سوئچچین کے بجلی کے کنٹرول فیلڈ میں وسیع پیمانے پر استعمال ہونے والی ایک اعلی کارکردگی کی مصنوعات ہے۔ یہ بہت سی معروف برقی کمپنیوں کے ذریعہ تیار کیا گیا ہے ، جن میں چانگکسن برانڈ ، چانگجیانگ الیکٹرک اور دیگر برانڈز شامل ہیں۔ اس کے کمپیکٹ ڈھانچے ، متنوع افعال اور قابل اعتماد کارکردگی کے ساتھ ، مصنوعات کا یہ سلسلہ وینٹیلیشن آلات ، ائر کنڈیشنگ سسٹم اور واٹر پمپ کنٹرول کے لئے ایک بہترین انتخاب بن گیا ہے۔ مندرجہ ذیل متعدد جہتوں جیسے تکنیکی پیرامیٹرز ، مصنوعات کی خصوصیات اور ایپلی کیشن فیلڈز سے LW30 سیریز کا ایک جامع تعارف ہے۔

1. مصنوعات کا جائزہ اور بنیادی پیرامیٹرز

LW30 سیریز یونیورسلچینج اوور سوئچایک کثیر مقصدی برقی کنٹرول جزو ہے ، جو بنیادی طور پر AC 50Hz کے ساتھ برقی سرکٹس کے لئے موزوں ہے ، 440V سے نیچے ورکنگ وولٹیج ، 240V سے نیچے ڈی سی وولٹیج ، اور 20A سے 100A تک موجودہ درجہ بندی کی گئی ہے۔ پروڈکٹ قومی معیار GB14048.3 اور بین الاقوامی معیار IEC60947-3 کی تعمیل کرتی ہے ، اور اس میں مارکیٹ کی اچھی پہچان اور بین الاقوامی مطابقت ہے۔

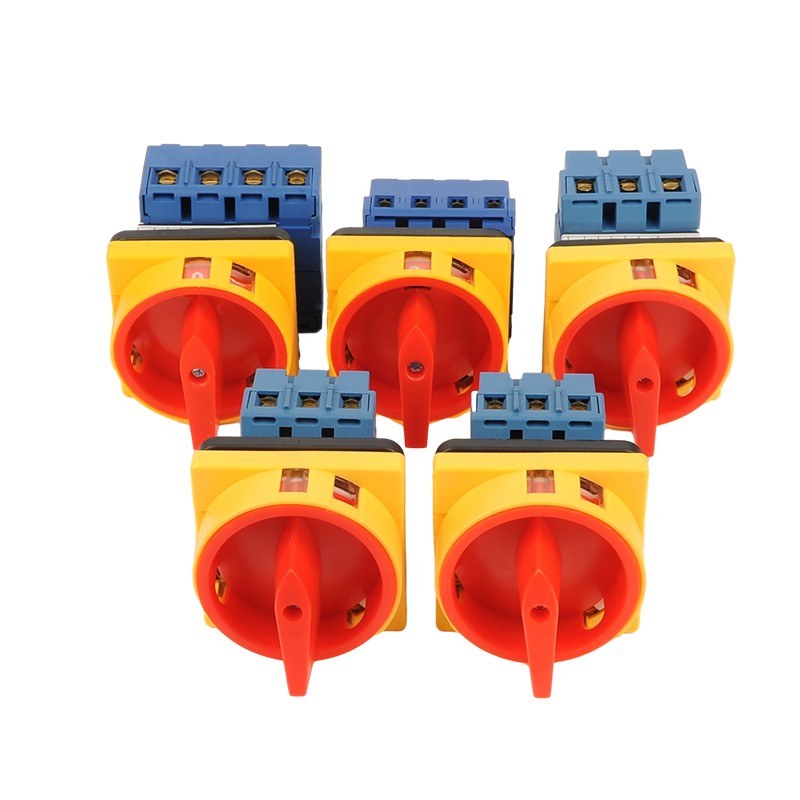

چینج اوور سوئچ

مصنوعات کی اس سیریز میں وضاحتوں کی ایک مکمل رینج ہے ، جس میں موجودہ سطح 20A ، 25A ، 32A ، 40A ، 63A ، 80A اور 100A شامل ہے ، جو بجلی کے مختلف بوجھ کی کنٹرول کی ضروریات کو پورا کرسکتی ہے۔ ریٹیڈ موصلیت کا وولٹیج 690V تک پہنچتا ہے ، جس میں اچھی برقی تنہائی کی کارکردگی ہے۔ پروڈکٹ ایک ماڈیولر ڈیزائن کو اپناتا ہے ، اور دوسرے رابطے کے بلاکس کو پورے سوئچ کو ہٹائے بغیر 3 قطب معیاری بلاک میں شامل کیا جاسکتا ہے ، جس سے تنصیب اور بحالی کی سہولت کو بہت بہتر بنایا جاتا ہے۔

2. مصنوعات کی خصوصیات اور ڈیزائن فوائد

LW30 سیریز تبدیلی کے سوئچزڈیزائن کی بہت سی خصوصیات اور کارکردگی کے فوائد ہیں:

(1) کمپیکٹ ڈھانچہ اور چھوٹا سائز: بہتر ڈیزائن کارکردگی کو یقینی بنانے کے دوران مصنوعات کے سائز کو کم کرتا ہے ، جس سے محدود جگہ میں انسٹال کرنا آسان ہوجاتا ہے۔ پینل کے سائز میں مختلف وضاحتیں ہیں جیسے ماڈل کے لحاظ سے 64 × 64 ملی میٹر۔

(2) فنگر گارڈ سیفٹی ڈیزائن: فنگر گارڈ کا فنکشن خاص طور پر انگلیوں کو آپریشن کے دوران براہ راست حصوں کو چھونے سے مؤثر طریقے سے روکنے کے لئے ڈیزائن کیا گیا ہے ، جس سے استعمال کی حفاظت میں بہتری آتی ہے۔

()) بہترین برقی کارکردگی: موصلیت کا فاصلہ ایک ہی قسم کے دوسرے سوئچز سے زیادہ ہے ، اور منقطع ہونے کی رفتار تیز ہے ، جو AC اور DC سرکٹس دونوں کے لئے موزوں ہے۔

()) لچکدار آپریشن موڈ: مصنوعات کے تبادلوں کا عمل لچکدار ہے اور مختلف قسم کے تنصیب کے اختیارات مہیا کرتا ہے ، جس میں پینل بڑھتے ہوئے ، بیس بڑھتے ہوئے ، سنگل سوراخ بڑھتے ہوئے اور دروازے کے تالے کے ساتھ بیس بڑھتے ہوئے وغیرہ شامل ہیں۔

(5) اعلی وشوسنییتا ڈیزائن: مادی انتخاب انتہائی عمدہ ہے ، موصلیت کی کارکردگی اچھی ہے ، اور رابطہ نظام طویل مدتی وشوسنییتا کو یقینی بنانے کے لئے اعلی معیار کے مواد کا استعمال کرتا ہے۔

()) ماڈیولر توسیع کی صلاحیت: ماڈیولر ڈیزائن اضافی رابطہ بلاکس کو سوئچ کو جدا کیے بغیر شامل کرنے کی اجازت دیتا ہے ، جو سسٹم کی توسیع اور فنکشن ایڈجسٹمنٹ میں سہولت فراہم کرتا ہے۔

3. تکنیکی پیرامیٹرز

LW30 سیریز میں بھرپور اور جامع تکنیکی پیرامیٹرز ہیں ، اور مختلف ماڈلز کو مختلف اطلاق کے منظرناموں کے لئے بہتر بنایا گیا ہے۔

(1) ریٹیڈ الیکٹریکل پیرامیٹرز:

- ریٹیڈ موصلیت وولٹیج: 690V

- ریٹیڈ آپریٹنگ وولٹیج: AC 440V ، DC 240V

- درجہ بند تھرمل کرنٹ (ITH): 20A سے 100a

- ریٹیڈ آپریٹنگ کرنٹ (ایل ای): 240V/440V

(2) بوجھ کی گنجائش:

- AC-21A درخواست: 20A سے 100A

- AC-22A درخواست: 20A سے 100A

- AC-23A درخواست: 15A سے 70A (4 کلو واٹ سے 37 کلو واٹ کے مطابق)

- AC-3 ایپلی کیشن (موٹر کنٹرول): 11.7a سے 57A (3 کلو واٹ سے 30 کلو واٹ کے مطابق)

(3) مکینیکل خصوصیات:

- آپریٹنگ فریکوئنسی: 120 بار/گھنٹہ

- مکینیکل زندگی: 0.1 × 10⁶ اوقات

- بجلی کی زندگی: 0.03 × 10⁶ اوقات

(4) تنصیب کے طول و عرض:

- پینل کی تنصیب کے ماڈل کے طول و عرض: 64 × 42 × 54 ملی میٹر سے 64 × 70 × 80 ملی میٹر

- تنصیب کے سوراخ کا فاصلہ: 48 × 48 ملی میٹر

- انسٹالیشن ہول قطر: φ10 ملی میٹر یا .24.2 ملی میٹر

(5) ماحولیاتی موافقت:

- کام کرنے والے ماحول کا درجہ حرارت: -5 ℃ سے +40 ℃

- 24 گھنٹوں کے اندر اوسط درجہ حرارت +35 ℃ سے زیادہ نہیں ہوتا ہے

- اونچائی 2000 میٹر سے زیادہ نہیں ہے

4. اہم درخواست والے علاقوں

LW30 سیریز یونیورسلچینج اوور سوئچاس کی عمدہ کارکردگی اور وسیع موافقت کی وجہ سے بہت سے شعبوں میں وسیع پیمانے پر استعمال ہوتا ہے:

(1) HVAC نظام:

- وینٹیلیشن آلات کا مین سوئچ کنٹرول

- ائر کنڈیشنگ سسٹم کا موڈ سوئچنگ

- واٹر پمپ سسٹم کو شروع اور روکیں

(2) صنعتی کنٹرول فیلڈ:

- چھوٹی سی صلاحیت AC موٹر کا براہ راست کنٹرول (زیادہ سے زیادہ 37 کلو واٹ)

- ٹیسٹ سرکٹس کے انتخاب اور سوئچنگ کے لئے ٹیسٹ کے سازوسامان سوئچ

- بجلی کی پیمائش کے آلات کے مرحلے میں تبدیلی کی پیمائش کنٹرول

(3) بجلی کی تقسیم کا نظام:

- بجلی کی تقسیم کے سامان کا ریموٹ کنٹرول سوئچ

- مین اور اسٹینڈ بائی پاور سپلائی کے تبادلوں کا ادراک کرنے کے لئے پاور سوئچنگ ڈیوائس

- مختلف سرکٹ ریاستوں کے سوئچنگ کا احساس کرنے کے لئے سرکٹ کنٹرول سوئچ

(4) خصوصی درخواست کے مواقع:

- دروازے کے تالے والے ماڈلز کو اہم سامان کے پاور مینجمنٹ کے لئے استعمال کیا جاسکتا ہے

- حفاظتی ماڈل کچھ ایسے مواقع کے ل suitable موزوں ہیں جو تحفظ کی کچھ ضروریات کے حامل ہیں

- ڈی سی سرکٹس کو کنٹرول اور سوئچنگ

5. ماڈل کی درجہ بندی اور انتخاب گائیڈ

LW30 سیریز کو موجودہ سطح اور تنصیب کے طریقہ کار کے مطابق متعدد ماڈلز میں تقسیم کیا جاسکتا ہے۔ صارف اصل ضروریات کے مطابق انتخاب کرسکتے ہیں:

(1) موجودہ سطح کے ذریعہ منتخب کریں:

-چھوٹی موجودہ درخواست (20A-32A): LW30-20 ، LW30-25 ، LW30-32

-میڈیم موجودہ ایپلی کیشن (40A-63a): LW30-40 ، LW30-63

-بڑی موجودہ درخواست (80A-100a): LW30-80 ، LW30-100

(2) تنصیب کے طریقہ کار کے ذریعہ منتخب کریں:

- پینل بڑھتے ہوئے قسم: کنٹرول کابینہ پینل بڑھتے ہوئے کے لئے موزوں

- بیس بڑھتے ہوئے قسم: 35 ملی میٹر معیاری ریل پر انسٹال کیا جاسکتا ہے

- سنگل ہول بڑھتے ہوئے قسم: محدود جگہ والے مواقع کے لئے موزوں

- دروازے کے تالے کے ساتھ بیس بڑھتے ہوئے قسم: ایسے مواقع میں استعمال ہوتا ہے جہاں غلط استعمال کو روکنے کی ضرورت ہے

(3) خصوصی فنکشن کے ذریعہ منتخب کریں:

- معیاری قسم: بنیادی کنٹرول کی ضروریات کو پورا کرتا ہے

- حفاظتی قسم: حفاظتی کور کے ساتھ ، سخت ماحول کے لئے موزوں ہے

- لاک ایبل قسم: غیر مجاز آپریشن کو روکنے کے لئے پیڈ لاک میکانزم سے لیس

6. تنصیب اور استعمال کے لئے احتیاطی تدابیر

LW30 سیریز چینج اوور سوئچز کے محفوظ اور قابل اعتماد آپریشن کو یقینی بنانے کے لئے ، تنصیب اور استعمال کے دوران درج ذیل احتیاطی تدابیر اختیار کی جائیں:

(1) انسٹالیشن سے پہلے کا معائنہ:

- تصدیق کریں کہ سوئچ ماڈل بوجھ سے مماثل ہے

- چیک کریں کہ آیا سوئچ کی ظاہری شکل برقرار ہے اور آیا آپریٹنگ میکانزم لچکدار ہے

- چیک کریں کہ آیا بجلی کے پیرامیٹرز سسٹم کی ضروریات کو پورا کرتے ہیں

(2) تنصیب کی ضروریات:

- مصنوعات کے طول و عرض کے مطابق سختی سے کھلے سوراخ

- اس بات کو یقینی بنائیں کہ تناؤ کی حراستی سے بچنے کے لئے تنصیب کی سطح فلیٹ ہے

- ڈھیلے رابطوں سے بچنے کے لئے وائرنگ ٹرمینلز کو مضبوطی سے جڑنا چاہئے

(3) ماحول استعمال کریں:

- مرطوب ، دھول یا سنکنرن ماحول میں استعمال کرنے سے گریز کریں

- محیطی درجہ حرارت مصنوعات کی مخصوص حد سے تجاوز نہیں کرنا چاہئے

- سوئچ کی حیثیت کو باقاعدگی سے چیک کریں اور وقت کے ساتھ دھول صاف کریں

(4) بحالی:

- رابطے کی حیثیت کو باقاعدگی سے چیک کریں اور اگر ضروری ہو تو رابطوں کو صاف کریں

- چیک کریں کہ آیا آپریٹنگ میکانزم لچکدار ہے اور اگر ضروری ہو تو چکنا کرنے والا شامل کریں

- میکانزم کی لچک کو برقرار رکھنے کے لئے جو سوئچز طویل عرصے تک استعمال نہیں ہوتے ہیں اسے باقاعدگی سے کئی بار چلایا جانا چاہئے

LW30 سیریز یونیورسلچینج اوور سوئچصنعتی کنٹرول کے میدان میں اس کی جامع کارکردگی ، متنوع ماڈلز اور وسیع اطلاق کے ساتھ ایک اہم انتخاب بن گیا ہے۔ چاہے یہ روایتی برقی کنٹرول ہو یا جدید آٹومیشن سسٹم ، LW30 سیریز قابل اعتماد اور لچکدار حل فراہم کرسکتی ہے۔ معقول انتخاب اور صحیح تنصیب اور استعمال کے ذریعے ، اس کے کارکردگی کے فوائد کو مختلف برقی کنٹرول سسٹم کے لئے محفوظ اور قابل اعتماد آپریشن کی ضمانت فراہم کرنے کے لئے مکمل طور پر استعمال کیا جاسکتا ہے۔
