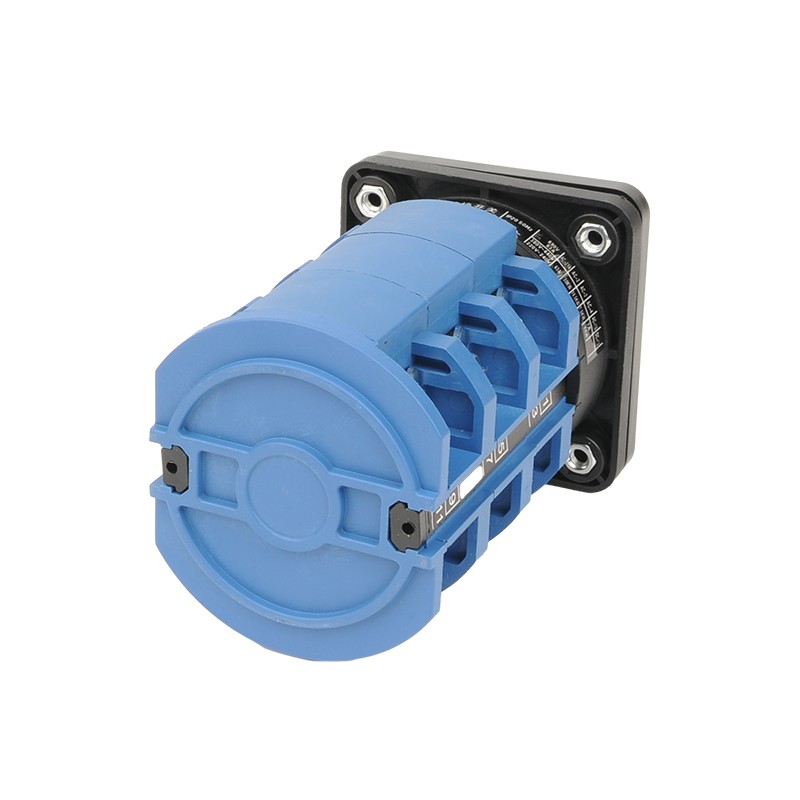

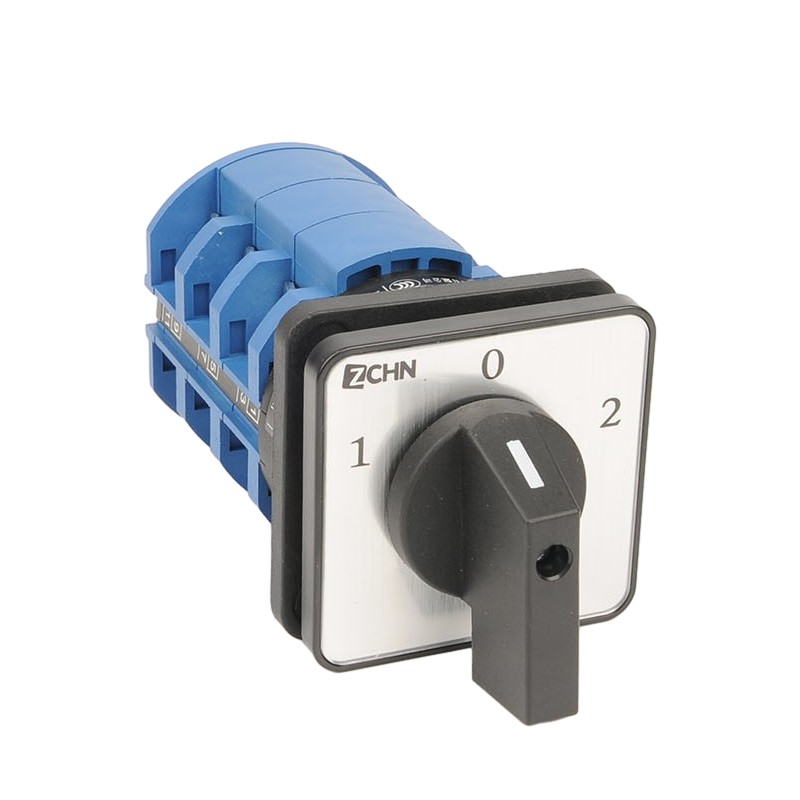

LW26-63A/3Position1-0-2 روٹری کیم سوئچ
LW26-63A/3Position1-0-2 روٹری کیم سوئچ چین کے مینوفیکچرر Lixin کے ذریعہ پیش کیا گیا ہے۔ 3-پوزیشن آن-آف آن روٹری کیم سوئچ ایک ورسٹائل برقی سوئچ ہے جو تین الگ الگ پوزیشنوں کی اجازت دیتا ہے: آف، آن، اور آن۔ یہ درستگی اور لچک کے ساتھ سرکٹس میں بجلی کے بہاؤ کو کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔
ماڈل:LW26-63A/3P
انکوائری بھیجیں۔
مصنوعات کی وضاحت
بنیادی پیرامیٹر
شرح شدہ موجودہ: 63A۔
شرح شدہ وولٹیج: 690V عام ہے۔
کھمبوں کی تعداد: عام طور پر 4-پول ورژن ہوتے ہیں، جیسے LW26-63/4۔
عہدوں کی تعداد: 3 پوزیشنیں، 1-0-2 کے مطابق۔
مواد اور ظاہری شکل
مواد: پلاسٹک کا مواد زیادہ تر استعمال ہوتا ہے، اور کچھ میں دھات کے پرزے ہوتے ہیں، جیسے LW26-63/4 کا شیل عام طور پر پلاسٹک کا ہوتا ہے، اور اس کے رابطہ پوائنٹس چاندی کے ہو سکتے ہیں۔
رنگ: عام رنگ سیاہ، نیلے، وغیرہ ہیں، جیسے LW26-63/4 میں سیاہ/نیلے اختیارات ہیں۔
فنکشنل خصوصیات
کنٹرول فنکشن: موٹر اور دیگر سامان کے سرکٹ کو کنٹرول کرنے کے لیے استعمال کیا جا سکتا ہے، مختلف کام کرنے والی ریاستوں کے سوئچ کو حاصل کرنے کے لیے، رابطے کی کنکشن کی حالت کو تبدیل کرنے کے لیے CAM کو گھما کر، تاکہ سرکٹ کو آن اور آف کنٹرول کیا جا سکے۔
ملٹی پوزیشن سلیکشن: 3 پوزیشنز کا ڈیزائن اسے کنٹرول کے مختلف تقاضوں کو پورا کرنے کے قابل بناتا ہے، مثال کے طور پر، کچھ ڈیوائسز میں، یہ ڈیوائس کی تین حالتوں کے مطابق ہو سکتا ہے، یعنی آگے، روکنا اور ریورس کرنا۔
انسٹالیشن موڈ
مثال کے طور پر، اسی قسم کے Baomain پروڈکٹس پینل پر واضح طور پر نصب ہوتے ہیں، جو ڈیوائس کے کنٹرول پینل پر چلانے اور برقرار رکھنے میں آسان ہے۔
کنکشن موڈ

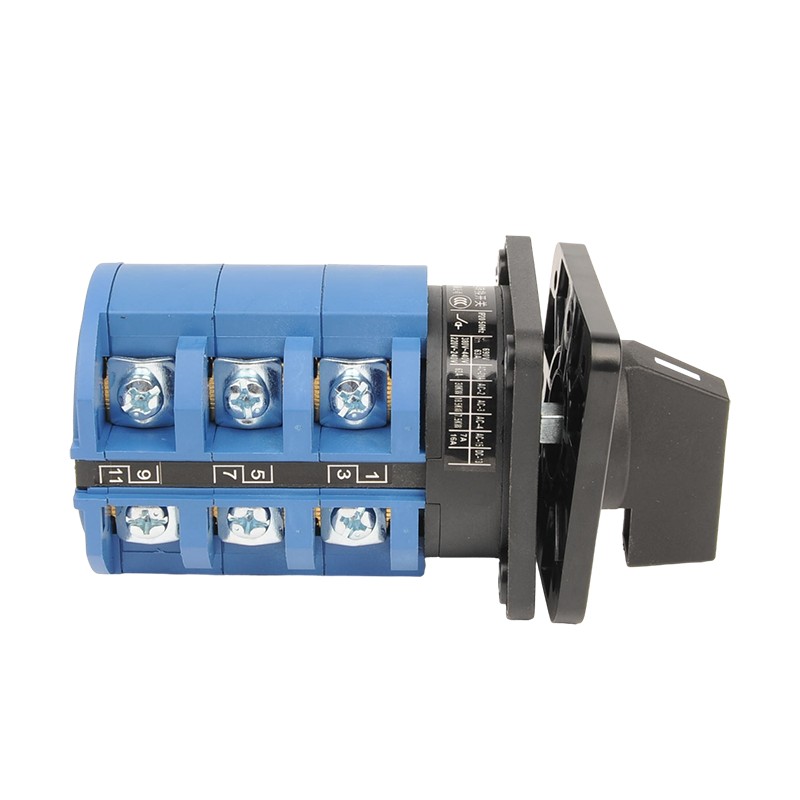

سکرو ٹرمینل وائرنگ، جیسے LW26-63 سیریز کی کچھ مصنوعات، تار کو سکرو ٹائٹننگ کے ذریعے ٹھیک کرنے کے لیے استعمال کی جاتی ہیں تاکہ وائرنگ کی مضبوطی اور چالکتا کو یقینی بنایا جا سکے، جو صارفین کے لیے بجلی کے کنکشن بنانے میں آسان ہے۔
درخواست کا میدان
صنعتی کنٹرول، برقی آلات، مکینیکل آلات اور دیگر شعبوں میں بڑے پیمانے پر استعمال کیا جاتا ہے، جیسے کہ کچھ خودکار پروڈکشن لائن موٹر کنٹرول، ڈسٹری بیوشن باکس سرکٹ سوئچنگ اور دیگر منظرناموں میں استعمال کیا جاتا ہے۔
ایک جدید حل پیش کرتے ہوئے، LW26 سیریز ایک مثالی اپ گریڈ کے طور پر کام کرتی ہے، جو کہ LW2، LW5، LW6، LW8، LW12، HZ5، HZ10، اور HZ12 جیسے پرانے سوئچ ماڈلز کے ساتھ ساتھ درآمد شدہ آلات کے سوئچنگ سوئچز کو تبدیل کرنے کے قابل ہے۔
LW26-63A/3Position1-0-2 روٹری کیم سوئچ آپریشن موڈ اور ایکچوایٹر پوزیشن کا مجموعہ
|
کنٹرول کرتا ہے۔ راستہ |
خصلت عہدہ |
ایکچیویٹر پوزیشن |
|||
|
خود نقل کرنے والی قسم |
A |
0°30° |
0-45° |
0°-60° |
|
|
B |
30°-0°30° |
45°0°-45° |
60°0°-60° |
||
|
X |
60-30=0°30-60° |
||||
|
تلاش کرنے کی قسم |
C |
0°30° |
0°45° |
0°60° |
|
|
D |
30°0°30° |
45°0°45° |
60°0°60° |
||
|
E |
30°0°30°60° |
45°0°45°90° |
60°0*60*120° |
||
|
F |
60°30°0°30°60° |
90°45°0°45°90° |
60°0°60°120°180° |
||
|
G |
60°30°0°30°60°90° |
90°45°0°45°90°135° |
120°60°0°60°120°180° |
||
|
H |
90°60°30°0°30°60°90° |
135°90°45°0°45°90°135° |
|||
|
90°60°30°0°30°60°90°120° |
135°90°45°0°45°90°135°180° |
||||
|
J |
120°90°60°30°0°30°60°90°120° |
||||
|
K |
120°90°60°30°0°30°60°90°120°150° |
||||
|
L |
150°120°90°60°30°0°30°60°90°120°150° |
||||
|
M |
150°120°90°60°30°0°30°60°90°120°150°180° |
||||
|
N |
45° 45° |
30°30° |
|||
|
P |
90°0°90 |
||||
|
T |
0*90° |
||||
|
V |
90°0° |
||||
|
R |
270°0°90°180° |
||||
|
واقفیت خود نقل کرنے والی قسم |
Q |
30°0°-30° |
45-0°45° |
||
|
S |
30°-0°60° |
90°0°-45 |
|||
|
W |
90-45°0°45-90° |
||||
|
Z |
120°-90°0⁰-30° |
135°-90°0⁶-45° |
Lixin 3 پوزیشن آن آف آن روٹری کیم سوئچ قسم کی تفصیلات
|
قسم کی تفصیلات |
LW26-10 LW26-10G LW26-10X |
LW26-20 LW26-20X LW26-20C |
LW26-25 |
LW26-32 LW26-32F |
LW26-40 LW26-40F |
LW26-63 LW26-63F |
LW26-125 |
LW26-160 |
LW26-250 |
LW26-315 |
|
Ui V |
660/690 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
|
ایتھ اے |
10 |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
315 |
|
Ue V |
240440 |
24110240440 |
24110240440 |
240440 |
240440 |
240440 |
240440 |
240440 |
240440 |
240440 |
|
دی |
||||||||||
|
AC-21A AC-22A A |
1010 |
20.20 |
25 25 |
32 32 |
63. 63 |
100 100 |
150 150 |
200200 |
315 315 |
|
|
AC-23A A |
7.57.5 |
15 15 |
22. 22 |
30 30 |
37 37 |
57 57 |
90 90 |
135 135 |
265 265 |
|
|
AC-3 اے |
5.55.5 |
11 11 |
15 15 |
22 22 |
30 30 |
36. 36 |
75 75 |
95 95 |
110 110 |
|
|
AC-4 A |
1.751.75 |
3.5 3.5 |
6.5 6.5 |
11 11 |
15 15 |
30 30 |
55 55 |
95 95 |
||
|
AC-15 A |
2.51.5 |
5 4 |
8 5 |
14 6 |
||||||
|
DC-13 A |
12 0.40.4 |
20 0.5 0.5 |
||||||||
|
ریٹیڈ کنٹرول پاور P |
||||||||||
|
AC-23A KW |
1.8 3 |
3.7/2.5 7.5/3.7 |
5.5/311/5.5 |
75/415/75 |
185/918.5/9 |
15/1030/18.5 |
30/1545/22 |
37/2275/37 |
75/37132/55 |
|
|
AC-2 KW |
2.53.7 |
4 7.5 |
5.5 11 |
75 15 |
18530 |
3045 |
37 55 |
55 95 |
||
|
AC-3 KW |
1.52.2 |
3/22 5.5/3 |
4/3 7.5/3.7 |
55/411/5.5 |
15/7.515/7.5 |
11/618.5/11 |
15/7.530/13 |
22/1137/18.5 |
37/2255/30 |
|
|
AC-4 KW |
0.370.55 |
0.55/0.751.5/1.5 |
1.5/1.13/2.2 |
27/1.555/3 |
55/2475/4 |
6/312/5.5 |
10/415/7.5 |
15/7.525/11 |
Lixin 3 پوزیشن آن آف آن روٹری کیم سوئچ عام کام کرنے کی حالت
1. محیط ہوا کا درجہ حرارت -25°C سے +40°C کے اندر رہنا چاہیے، 24 گھنٹے کی اوسط کے ساتھ 25°C سے زیادہ نہیں ہونا چاہیے۔
2. محیطی ہوا کے درجہ حرارت کی نچلی حد کو -25°C سے نیچے نہیں گرنا چاہیے۔
3. تنصیب کے مقامات کو سطح سمندر سے 2000m کی اونچائی سے زیادہ نہیں ہونا چاہیے۔
4. زیادہ سے زیادہ درجہ حرارت +40 °C کے حالات میں، ہوا کی رشتہ دار نمی 50% سے زیادہ نہیں ہونی چاہیے۔ اعلی رشتہ دار نمی کی سطح کم درجہ حرارت پر جائز ہو سکتی ہے، جیسے 20 ° C پر 90% تک پہنچنا۔ درجہ حرارت کے اتار چڑھاو کے نتیجے میں بننے والے سنکشیپن کو کم کرنے کے لیے خاص احتیاطی تدابیر اختیار کی جانی چاہئیں۔
Lixin 3 پوزیشن آن آف آن روٹری کیم سوئچ تنصیب کی حالت:
1. سوئچ آلودگی کی سطح 3 کے حالات کے ساتھ ماحول میں نصب کیا جاتا ہے۔
2. تنصیب ہماری فیکٹری کی طرف سے فراہم کی ہدایات کے مطابق کیا جانا چاہئے.
لکسین 3 پوزیشن آن آف آن روٹری کیم سوئچ ترتیب:
1 استعمال کے لحاظ سے تقسیم
(1) مین سرکٹ کی تبدیلی کے لیے سوئچ؛
(2) موٹر کے براہ راست کنٹرول کے لیے ٹرانسفر سوئچ؛ (3) ماسٹر کنٹرول اور پیمائش کے لیے ٹرانسفر سوئچ۔
2 آپریشن موڈ کے مطابق
(1) پوزیشننگ کی قسم؛
(2) خود نقل کرنے والی قسم۔
(3) پوزیشننگ خود نقل کرنے والی قسم۔
3 رابطہ نظام کے مطابق
(1) پوزیشننگ قسم کے سوئچ میں 1 سے 12 حصے ہوتے ہیں (63A اور اس سے اوپر کے سوئچز کے لیے صرف 8 حصے)؛
(2) خود کو بحال کرنے والی قسم کی منتقلی کے سوئچ میں 1 سے 3 حصے ہوتے ہیں (LW26-20؛ آیات 1 سے 8)
(3) موٹر کے براہ راست کنٹرول کے لیے ٹرانسفر سوئچ میں بنیادی طور پر 1 سے 6 حصے ہوتے ہیں۔
لکسین 3 پوزیشن آن آف آن روٹری کیم سوئچ مجموعی طول و عرض اور بڑھتے ہوئے طول و عرض：
