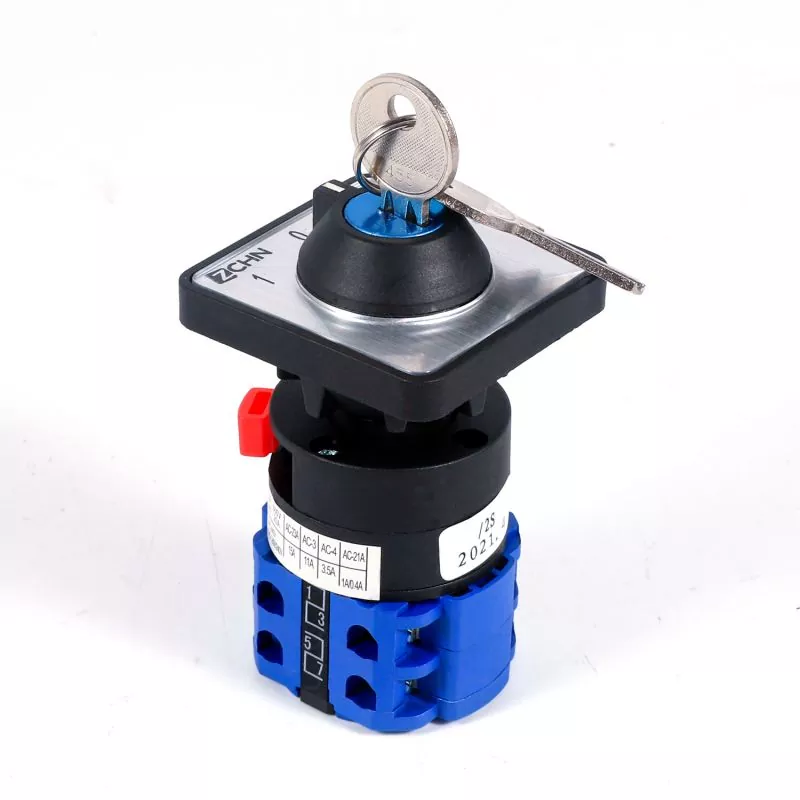

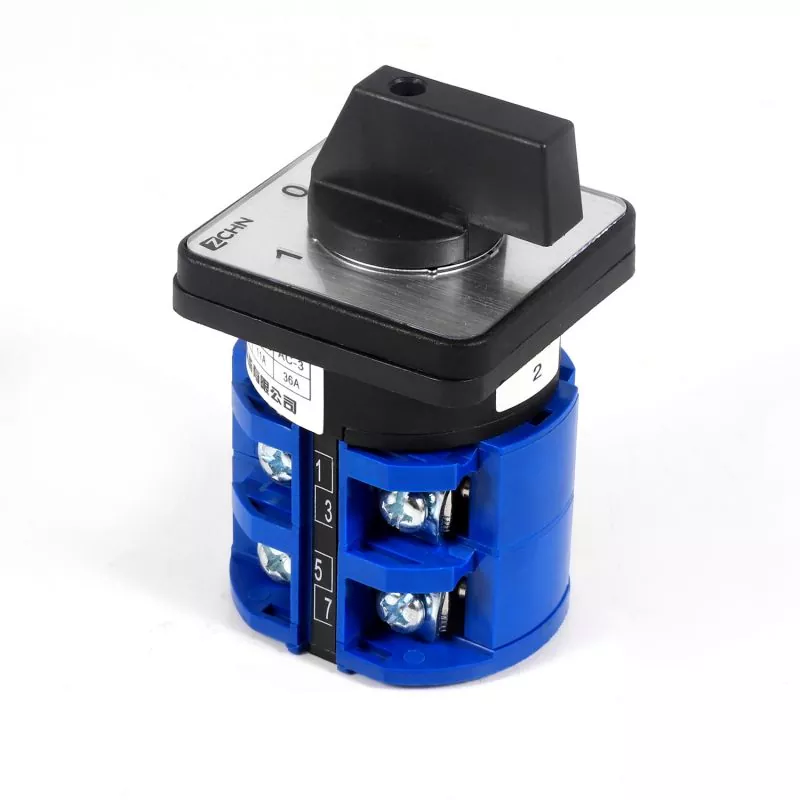

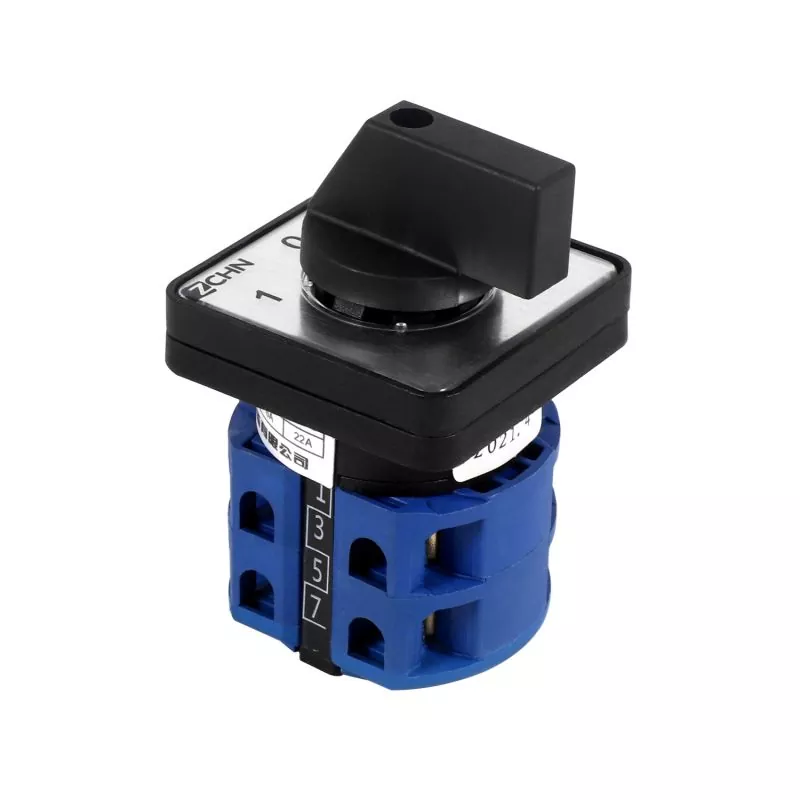

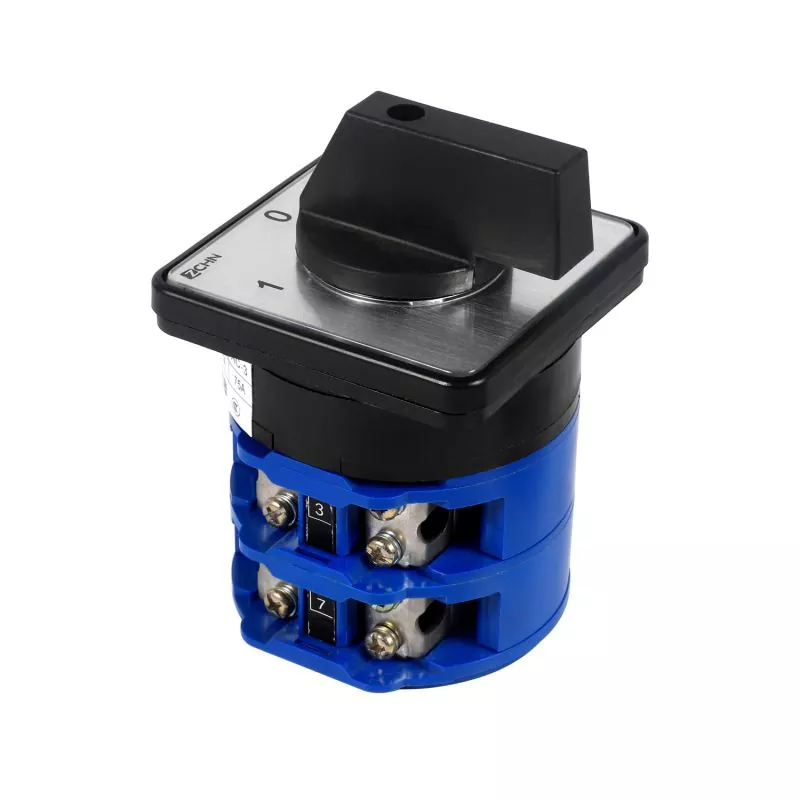

SZW26-20/D303.3 کیم سوئچ
پیشہ ور کارخانہ دار کی حیثیت سے ، ہم آپ کو اعلی معیار کا لیکسین SZW26-20/D303.3 CAM سوئچ فراہم کرنا چاہیں گے۔ یہ کیم سوئچ مختلف برقی سرکٹس کے لئے قابل اعتماد کنٹرول فراہم کرنے کے لئے ڈیزائن کیا گیا ہے۔ یہ تین پوزیشنوں کی پیش کش کرتا ہے: آن ، آف اور آن ، سرکٹ رابطوں اور منقطع ہونے میں لچک کی اجازت دیتا ہے۔
انکوائری بھیجیں۔
مصنوعات کی وضاحت
SZW26-20/D303.3 CAM سوئچ LW26 روٹری کیم سوئچز کی سیریز کے اندر ایک مخصوص ماڈل ہے۔ اس کی خصوصیات اور وضاحتوں کا ایک جائزہ یہاں ہے:
ماڈل: SZW26-20/D303.3
موجودہ درجہ بندی: ماڈل نمبر میں "20" عام طور پر 20A کی موجودہ درجہ بندی کی نشاندہی کرتا ہے ، اس کا مطلب ہے کہ یہ زیادہ سے زیادہ 20 AMPs کو سنبھال سکتا ہے۔
وولٹیج کی مطابقت: یہ AC اور DC وولٹیج دونوں کے لئے موزوں ہے۔ ماڈل اور اطلاق کی ضروریات کے مطابق مخصوص وولٹیج کی درجہ بندی مختلف ہوسکتی ہے۔
سرٹیفیکیشن: SZW26-20/D303.3 CAM سوئچ کو ممکنہ طور پر GB/T 14048.3 ، GB/T 14048.5 ، اور EN60947-5-1 جیسے ممکنہ طور پر بین الاقوامی معیارات جیسے صنعت کے معیارات کو پورا کرنے کے لئے تصدیق کی گئی ہے۔
حفاظتی خصوصیات: LW26 سیریز میں دیگر سوئچ کی طرح ، اس میں حفاظتی خصوصیات شامل ہوسکتی ہیں جیسے محفوظ آپریشن کو یقینی بنانے کے لئے انگلیوں سے تحفظ۔
ایپلی کیشنز: اس کیم سوئچ کو مختلف ایپلی کیشنز میں استعمال کیا جاسکتا ہے ، بشمول سرکٹ کنٹرول ، ٹیسٹنگ کا سامان ، موٹر کنٹرول ، اور پرائمری کمانڈ کنٹرول۔ یہ خاص طور پر ایپلی کیشنز کے ل suitable موزوں ہے جس میں اسپیڈ ایڈجسٹمنٹ یا عین مطابق کنٹرول کی ضرورت ہوتی ہے۔
مجموعی طور پر ، SZW26-20/D303.3 CAM سوئچ بجلی کے سرکٹس کو کنٹرول کرنے میں قابل اعتماد کارکردگی اور لچک پیش کرتا ہے ، جس سے یہ صنعتی اور تجارتی ترتیبات میں ایک ورسٹائل جزو بنتا ہے۔
|
کنٹرول طریقہ |
خاصیت عہدہ |
ایکٹیویٹر پوزیشن |
|||
|
خود ساختہ قسم کی قسم |
A |
0 ° 30 ° |
0-45 ° |
0 ° -60 ° |
|
|
B |
30 ° -0 ° 30 ° |
45 ° 0 ° -45 ° |
60 ° 0 ° -60 ° |
||
|
X |
60-30 = 0 ° 30-60 ° |
||||
|
تلاش کرنے کی قسم |
C |
0 ° 30 ° |
0 ° 45 ° |
0 ° 60 ° |
|
|
D |
30 ° 0 ° 30 ° |
45 ° 0 ° 45 ° |
60 ° 0 ° 60 ° |
||
|
E |
30 ° 0 ° 30 ° 60 ° |
45 ° 0 ° 45 ° 90 ° |
60 ° 0*60*120 ° |
||
|
F |
60 ° 30 ° 0 ° 30 ° 60 ° |
90 ° 45 ° 0 ° 45 ° 90 ° |
60 ° 0 ° 60 ° 120 ° 180 ° |
||
|
G |
60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
120 ° 60 ° 0 ° 60 ° 120 ° 180 ° |
||
|
H |
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|||
|
90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
||||
|
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
||||
|
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
|
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
||||
|
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
||||
|
N |
45 ° 45 ° |
30 ° 30 ° |
|||
|
P |
90 ° 0 ° 90 |
||||
|
T |
0*90 ° |
||||
|
V |
90 ° 0 ° |
||||
|
R |
270 ° 0 ° 90 ° 180 ° |
||||
|
واقفیت خود ساختہ قسم کی قسم |
Q |
30 ° 0 ° -30 ° |
45-0 ° 45 ° |
||
|
S |
30 ° -0 ° 60 ° |
90 ° 0 ° -45 |
|||
|
W |
90-45 ° 0 ° 45-90 ° |
||||
|
Z |
120 ° -90 ° 0⁰-30 ° |
135 ° -90 ° 0⁶-45 ° |
روٹری کیم سوئچ کی قسم کی تصریح پر لیکسن 3 پوزیشن
|
قسم کی تصریح |
IR26-10 ID26-10G Ive2660x |
LW26-20 LW26-20X LW26-20C |
IVE26-25 |
ID26-32 LW26-32F |
ID26-40 ID26-40F |
LW26-63 LW26-63F |
IVE26-125 |
IR26-160 |
IVE26-250 |
ID26-315 |
|
UI v |
660/690 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
|
ith a |
10 |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
315 |
|
ue v |
240440 |
24110240440 |
24110240440 |
240440 |
240440 |
240440 |
240440 |
240 440 |
240440 |
240440 |
|
le |
||||||||||
|
AC-21A AC-22A a |
1010 |
20 20 |
25 25 |
32 32 |
63 63 |
100 100 |
150 150 |
200200 |
315 315 |
|
|
AC-23a a |
7.57.5 |
15 15 |
22 22 |
30 30 |
37 37 |
57 57 |
90 90 |
135 135 |
265 265 |
|
|
AC-3 اور |
5.55.5 |
11 11 |
15 15 |
22 22 |
30 30 |
36 36 |
75 75 |
95 95 |
110 110 |
|
|
AC-4 اور |
1.751.75 |
3.5 3.5 |
6.5 6.5 |
11 11 |
15 15 |
30 30 |
55 55 |
95 95 |
||
|
AC-15 اور |
2.51.5 |
5 4 |
8 5 |
14 6 |
||||||
|
DC-13 a |
12 0.40.4 |
20 0.5 0.5 |
||||||||
|
ریٹیڈ کنٹرول پاور پی |
||||||||||
|
AC-23a کلو واٹ |
1.8 3 |
3.7/2.5 7.5/3.7 |
5.5/311/5.5 |
75/415/75 |
185/918.5/9 |
15/1030/18.5 |
30/1545/22 |
37/2275/37 |
75/37132/55 |
|
|
AC-2 کلو واٹ |
2.53.7 |
4 7.5 |
5.5 11 |
75 15 |
185 30 |
30 45 |
37 55 |
55 95 |
||
|
AC-3 کلو واٹ |
1.52.2 |
3/22 5.5/3 |
4/3 7.5/3.7 |
55/411/5.5 |
15/7.515/7.5 |
11/618.5/11 |
15/7.530/13 |
22/1137/18.5 |
37/2255/30 |
|
|
AC-4 کلو واٹ |
0.370.55 |
0.55/0.751.5/1.5 |
1.5/1.13/2.2 |
27/1.555/3 |
55/2475/4 |
6/312/5.5 |
10/415/7.5 |
15/7.525/11 |
لیکسن 3 پوزیشن آن آف آن روٹری کیم عام کام کرنے کی حالت
1۔ محیط ہوا کا درجہ حرارت -25 ° C سے +40 ° C کی حد میں رہنا چاہئے ، 24 گھنٹے اوسط 25 ° C سے زیادہ نہیں ہے۔
2. محیطی ہوا کے درجہ حرارت کی نچلی حد -25 ° C سے نیچے نہیں گرنی چاہئے۔
3. تنصیب کے مقامات سمندر کی سطح سے 2000m کی اونچائی سے زیادہ نہیں ہونا چاہئے۔
4. زیادہ سے زیادہ درجہ حرارت کی حالت +40 ° C پر ، ہوا کی نسبت نمی 50 ٪ سے زیادہ نہیں ہونی چاہئے۔ نمی کی اعلی سطح کم درجہ حرارت پر جائز ہوسکتی ہے ، جیسے 20 ° C پر 90 ٪ تک پہنچنا۔ درجہ حرارت کے اتار چڑھاو کے نتیجے میں گاڑھاو کو کم کرنے کے ل special خصوصی احتیاطی تدابیر اختیار کی جانی چاہئے۔
روٹری کیم سوئچ انسٹالیشن کی حالت ：
1. سوئچ آلودگی کی سطح 3 کے حالات کے ساتھ ایسے ماحول میں نصب ہے۔
2. انسٹالیشن ہماری فیکٹری کے ذریعہ فراہم کردہ ہدایات کے مطابق کی جانی چاہئے۔
لیکسن 3 پوزیشن آن آف آن روٹری کیم سوئچ ترتیب ：
1 استعمال کے ذریعہ تقسیم
(1) مین سرکٹ کے تبادلوں کے لئے سوئچ ؛
(2) موٹر کے براہ راست کنٹرول کے لئے ٹرانسفر سوئچ ؛ (3) ماسٹر کنٹرول اور پیمائش کے لئے ٹرانسفر سوئچ۔
2 آپریشن موڈ کے مطابق
(1) پوزیشننگ کی قسم ؛
(2) خود ساختہ قسم ؛
(3) خود- دوبارہ استعمال کرنے والی قسم کی پوزیشننگ۔
3 رابطے کے نظام کے مطابق
(1) پوزیشننگ ٹائپ سوئچ میں 1 سے 12 حصے (63A اور اس سے اوپر کے سوئچ کے لئے صرف 8 حصے) ہوتے ہیں۔
(2) خود بحالی کی قسم کی منتقلی سوئچ میں 1 سے 3 حصے (LW26-20 ؛ آیات 1 سے 8) ہیں
(3) موٹر کے براہ راست کنٹرول کے لئے ٹرانسفر سوئچ میں بنیادی طور پر 1 سے 6 حصے ہوتے ہیں۔
لِکسن 3 پوزیشن آن آف آن روٹری کیم نے مجموعی طول و عرض اور بڑھتے ہوئے طول و عرض ：
