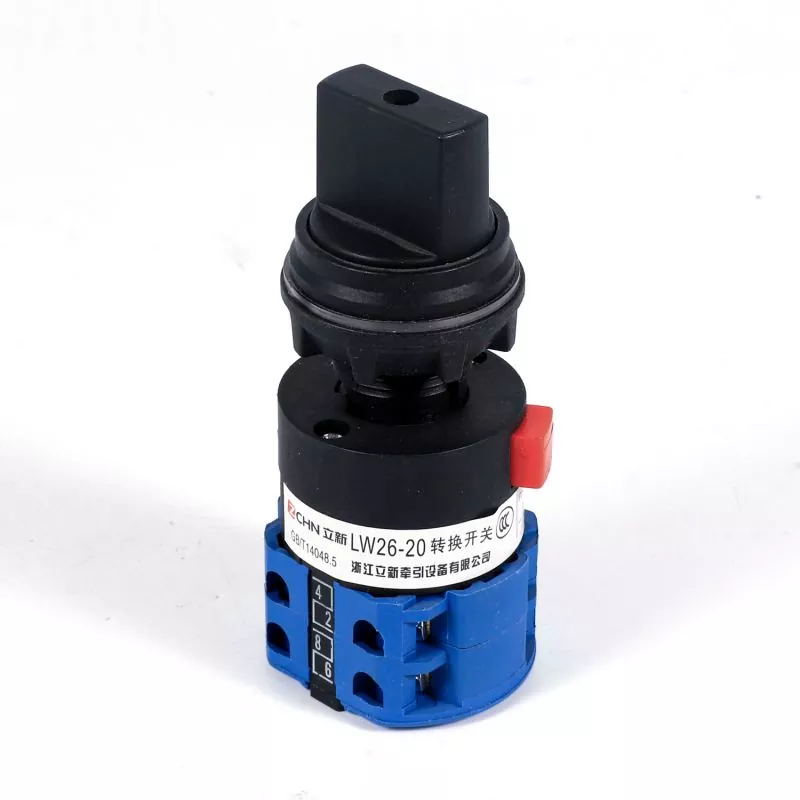

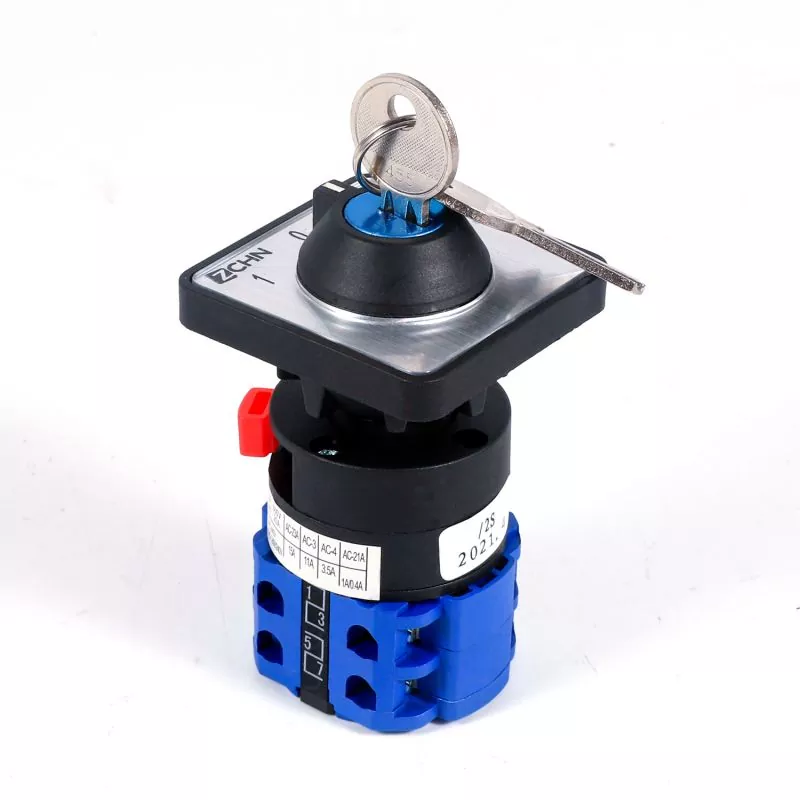

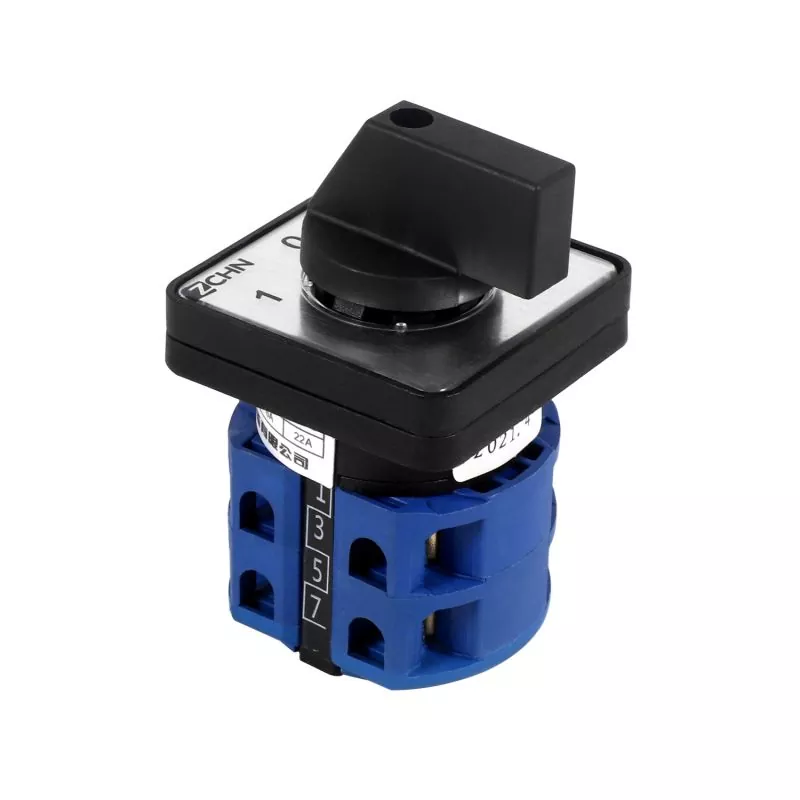

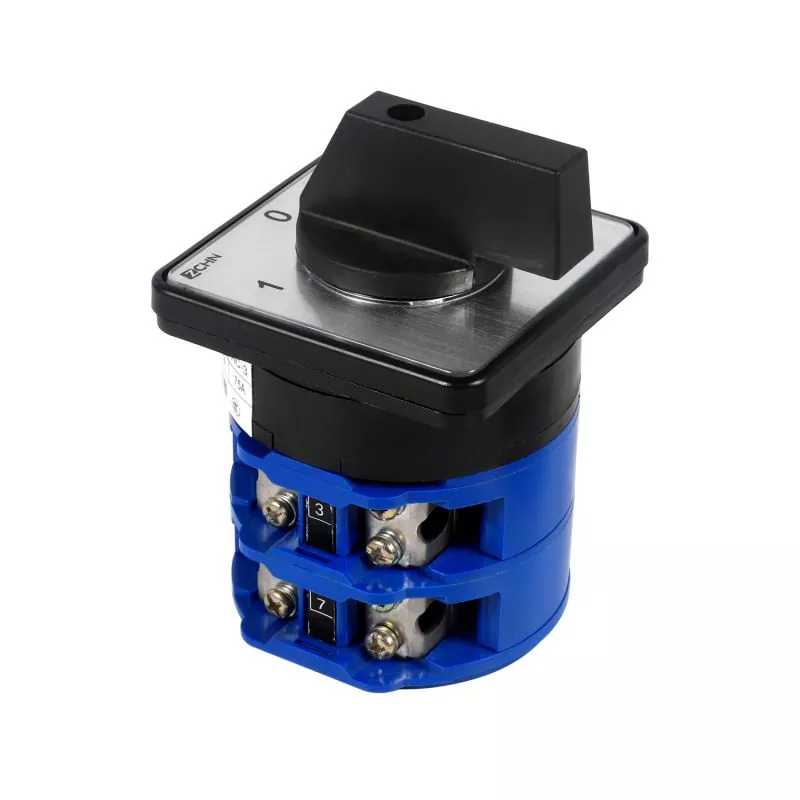

2 پوزیشن آن آف آن روٹری کیم سوئچ
چین کے مینوفیکچرر Lixin کی طرف سے اعلیٰ معیار کا 2 پوزیشن آن آف آن روٹری کیم سوئچ پیش کیا جاتا ہے۔ 2-پوزیشن آن آف آن روٹری کیم سوئچ ایک ورسٹائل الیکٹریکل سوئچ ہے جو تین الگ الگ پوزیشنوں کی اجازت دیتا ہے: آف، آن، اور آن۔ یہ درستگی اور لچک کے ساتھ سرکٹس میں بجلی کے بہاؤ کو کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے۔
انکوائری بھیجیں۔
مصنوعات کی وضاحت
LW26 سیریز کے روٹری سوئچز، بشمول 2 پوزیشن آن-آف آن روٹری کیم سوئچ، AC 50Hz پر کام کرنے والے برقی سرکٹس میں استعمال کے لیے انجنیئر کیے گئے ہیں، جو 440V AC تک کے ریٹیڈ آپریشنل وولٹیجز اور 240V تک DC وولٹیج کے ساتھ ریٹیڈ کرنٹ تک پہنچ سکتے ہیں۔ 315A یہ سوئچز کبھی کبھار دستی سرکٹ کنکشن یا منقطع ہونے کے لیے قابل اعتماد کنٹرول کے طور پر کام کرتے ہیں، جو کہ مختلف ایپلی کیشنز کے انتظام میں استعداد پیش کرتے ہیں۔ مزید برآں، وہ تین فیز غیر مطابقت پذیر موٹرز پر براہ راست کنٹرول کی سہولت فراہم کرتے ہیں، بنیادی کمانڈ کنٹرول اور سرکٹ کی پیمائش کی ضروریات کو پورا کرتے ہیں۔
سپیڈ ایڈجسٹمنٹ کی ضرورت والی ایپلی کیشنز کے لیے خاص طور پر ڈیزائن کیا گیا، 2 پوزیشن آن آف آن روٹری کیم سوئچ آپریشنل لچک کو بڑھاتا ہے۔ اپنی متنوع فعالیت کے ساتھ، LW26 سیریز سرکٹ کنٹرول سوئچز، ٹیسٹنگ آلات کے سوئچز، موٹر کنٹرول سوئچز، اور بنیادی کمانڈ کنٹرول سوئچز کے طور پر افادیت تلاش کرتی ہے، بشمول ویلڈنگ مشینوں میں ایپلی کیشنز۔
GB/T 14048.3، GB/T 14048.5، اور EN60947-5-1 جیسے معیارات کو پورا کرنے کے لیے تصدیق شدہ، LW26 سیریز صنعت کے ضوابط کی تعمیل کو یقینی بناتی ہے۔ 10A سے 315A تک کی مختلف خصوصیات میں دستیاب، یہ سوئچز کومپیکٹ ڈیزائن، باریک مواد کے انتخاب، اور مضبوط موصلیت کی خصوصیات پر فخر کرتے ہیں۔ LW26-10، LW26-20، LW26-25، اور LW26-32 جیسے ماڈلز میں انگلیوں کی حفاظت جیسی حفاظتی خصوصیات کے ساتھ ان کے لچکدار سوئچنگ آپریشنز، متنوع ماحول میں قابل اعتماد کارکردگی کی ضمانت دیتے ہیں۔
ایک جدید حل پیش کرتے ہوئے، LW26 سیریز ایک مثالی اپ گریڈ کے طور پر کام کرتی ہے، جو کہ LW2، LW5، LW6، LW8، LW12، HZ5، HZ10، اور HZ12 جیسے پرانے سوئچ ماڈلز کے ساتھ ساتھ درآمد شدہ آلات کے سوئچنگ سوئچز کو تبدیل کرنے کے قابل ہے۔
لکسین 2 پوزیشن آن-آف آن روٹری کیم سوئچ آپریشن موڈ اور ایکچیویٹر پوزیشن کا مجموعہ
|
کنٹرول کرتا ہے۔ راستہ |
خصلت عہدہ |
ایکچیویٹر پوزیشن |
|||
|
خود نقل کرنے والی قسم |
A |
0°30° |
0-45° |
0°-60° |
|
|
B |
30°-0°30° |
45°0°-45° |
60°0°-60° |
||
|
X |
60-30=0°30-60° |
||||
|
تلاش کرنے کی قسم |
C |
0°30° |
0°45° |
0°60° |
|
|
D |
30°0°30° |
45°0°45° |
60°0°60° |
||
|
E |
30°0°30°60° |
45°0°45°90° |
60°0*60*120° |
||
|
F |
60°30°0°30°60° |
90°45°0°45°90° |
60°0°60°120°180° |
||
|
G |
60°30°0°30°60°90° |
90°45°0°45°90°135° |
120°60°0°60°120°180° |
||
|
H |
90°60°30°0°30°60°90° |
135°90°45°0°45°90°135° |
|||
|
90°60°30°0°30°60°90°120° |
135°90°45°0°45°90°135°180° |
||||
|
J |
120°90°60°30°0°30°60°90°120° |
||||
|
K |
120°90°60°30°0°30°60°90°120°150° |
||||
|
L |
150°120°90°60°30°0°30°60°90°120°150° |
||||
|
M |
150°120°90°60°30°0°30°60°90°120°150°180° |
||||
|
N |
45° 45° |
30°30° |
|||
|
P |
90°0°90 |
||||
|
T |
0*90° |
||||
|
V |
90°0° |
||||
|
R |
270°0°90°180° |
||||
|
واقفیت خود نقل کرنے والی قسم |
Q |
30°0°-30° |
45-0°45° |
||
|
S |
30°-0°60° |
90°0°-45 |
|||
|
W |
90-45°0°45-90° |
||||
|
Z |
120°-90°0⁰-30° |
135°-90°0⁶-45° |
Lixin 2 پوزیشن آن آف آن روٹری کیم سوئچ قسم کی تفصیلات
|
قسم کی تفصیلات |
LW26-10 LW26-10G LW26-10X |
LW26-20 LW26-20X LW26-20C |
LW26-25 |
LW26-32 LW26-32F |
LW26-40 LW26-40F |
LW26-63 LW26-63F |
LW26-125 |
LW26-160 |
LW26-250 |
LW26-315 |
|
Ui V |
660/690 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
660 |
|
ایتھ اے |
10 |
20 |
25 |
32 |
40 |
63 |
125 |
160 |
250 |
315 |
|
Ue V |
240440 |
24110240440 |
24110240440 |
240440 |
240440 |
240440 |
240440 |
240440 |
240440 |
240440 |
|
دی |
||||||||||
|
AC-21A AC-22A A |
1010 |
20.20 |
25 25 |
32 32 |
63. 63 |
100 100 |
150 150 |
200200 |
315 315 |
|
|
AC-23A A |
7.57.5 |
15 15 |
22. 22 |
30 30 |
37 37 |
57 57 |
90 90 |
135 135 |
265 265 |
|
|
AC-3 اے |
5.55.5 |
11 11 |
15 15 |
22 22 |
30 30 |
36. 36 |
75 75 |
95 95 |
110 110 |
|
|
AC-4 A |
1.751.75 |
3.5 3.5 |
6.5 6.5 |
11 11 |
15 15 |
30 30 |
55 55 |
95 95 |
||
|
AC-15 A |
2.51.5 |
5 4 |
8 5 |
14 6 |
||||||
|
DC-13 A |
12 0.40.4 |
20 0.5 0.5 |
||||||||
|
ریٹیڈ کنٹرول پاور P |
||||||||||
|
AC-23A KW |
1.8 3 |
3.7/2.5 7.5/3.7 |
5.5/311/5.5 |
75/415/75 |
185/918.5/9 |
15/1030/18.5 |
30/1545/22 |
37/2275/37 |
75/37132/55 |
|
|
AC-2 KW |
2.53.7 |
4 7.5 |
5.5 11 |
75 15 |
18530 |
3045 |
37 55 |
55 95 |
||
|
AC-3 KW |
1.52.2 |
3/22 5.5/3 |
4/3 7.5/3.7 |
55/411/5.5 |
15/7.515/7.5 |
11/618.5/11 |
15/7.530/13 |
22/1137/18.5 |
37/2255/30 |
|
|
AC-4 KW |
0.370.55 |
0.55/0.751.5/1.5 |
1.5/1.13/2.2 |
27/1.555/3 |
55/2475/4 |
6/312/5.5 |
10/415/7.5 |
15/7.525/11 |
Lixin 2 پوزیشن آن آف آن روٹری کیم سوئچ عام کام کرنے کی حالت
1. محیط ہوا کا درجہ حرارت -25°C سے +40°C کے اندر رہنا چاہیے، 24 گھنٹے کی اوسط کے ساتھ 25°C سے زیادہ نہیں ہونا چاہیے۔
2. محیطی ہوا کے درجہ حرارت کی نچلی حد کو -25°C سے نیچے نہیں گرنا چاہیے۔
3. تنصیب کے مقامات کو سطح سمندر سے 2000m کی اونچائی سے زیادہ نہیں ہونا چاہیے۔
4. زیادہ سے زیادہ درجہ حرارت +40 °C کے حالات میں، ہوا کی رشتہ دار نمی 50% سے زیادہ نہیں ہونی چاہیے۔ اعلی رشتہ دار نمی کی سطح کم درجہ حرارت پر جائز ہو سکتی ہے، جیسے 20 ° C پر 90% تک پہنچنا۔ درجہ حرارت کے اتار چڑھاو کے نتیجے میں بننے والے سنکشیپن کو کم کرنے کے لیے خاص احتیاطی تدابیر اختیار کی جانی چاہئیں۔
لکسین 2 پوزیشن آن آف آن روٹری کیم سوئچ تنصیب کی حالت:
1. سوئچ آلودگی کی سطح 3 کے حالات کے ساتھ ماحول میں نصب کیا جاتا ہے۔
2. تنصیب ہماری فیکٹری کی طرف سے فراہم کی ہدایات کے مطابق کیا جانا چاہئے.
لکسین 2 پوزیشن آن آف آن روٹری کیم سوئچ ترتیب:
1 استعمال کے لحاظ سے تقسیم
(1) مین سرکٹ کی تبدیلی کے لیے سوئچ؛
(2) موٹر کے براہ راست کنٹرول کے لیے ٹرانسفر سوئچ؛ (3) ماسٹر کنٹرول اور پیمائش کے لیے ٹرانسفر سوئچ۔
2 آپریشن موڈ کے مطابق
(1) پوزیشننگ کی قسم؛
(2) خود نقل کرنے والی قسم۔
(3) پوزیشننگ خود نقل کرنے والی قسم۔
3 رابطہ نظام کے مطابق
(1) پوزیشننگ قسم کے سوئچ میں 1 سے 12 حصے ہوتے ہیں (63A اور اس سے اوپر کے سوئچز کے لیے صرف 8 حصے)؛
(2) خود کو بحال کرنے والی قسم کی منتقلی کے سوئچ میں 1 سے 3 حصے ہوتے ہیں (LW26-20؛ آیات 1 سے 8)
(3) موٹر کے براہ راست کنٹرول کے لیے ٹرانسفر سوئچ میں بنیادی طور پر 1 سے 6 حصے ہوتے ہیں۔
Lixin 2 پوزیشن آن آف آن روٹری کیم سوئچ مجموعی طول و عرض اور بڑھتے ہوئے طول و عرض：
