اپنے برقی منصوبے کے لئے صحیح روٹری سوئچ کو کیسے منتخب کریں
حق کا انتخاب کرناسڑary سوئچبجلی اور الیکٹرانک نظاموں میں قابل اعتماد کنٹرول ، حفاظت اور طویل مدتی کارکردگی کو یقینی بنانے کے لئے ایک اہم اقدام ہے۔ صنعتی مشینری اور کنٹرول پینلز سے لے کر صارفین کے الیکٹرانکس اور طبی سامان تک ، روٹری سوئچ ملٹی پوزیشن سرکٹ کے انتخاب میں اہم کردار ادا کرتے ہیں۔
اس جامع گائیڈ میں ، ہم یہ دریافت کرتے ہیں کہ کس طرح روٹری سوئچز کام کرتے ہیں ، انتخاب کے کلیدی معیار ، عام اقسام ، ایپلی کیشنز ، اور ماہرین انجینئروں ، خریداروں اور ڈیزائنرز کو باخبر فیصلے کرنے میں مدد کے لئے ماہرین کے نکات کیسے کام کرتے ہیں۔
مشمولات کی جدول
- روٹری سوئچ کیا ہے؟
- روٹری سوئچ کیسے کام کرتا ہے؟
- روٹری سوئچ کا انتخاب کرتے وقت کلیدی عوامل پر غور کرنا
- روٹری سوئچ کی عام اقسام
- روٹری سوئچز کی عام ایپلی کیشنز
- روٹری سوئچ سلیکشن موازنہ ٹیبل
- تنصیب اور استعمال کے نکات
- پیشہ ور روٹری سوئچ مینوفیکچرر کا انتخاب کیوں کریں؟
- اکثر پوچھے گئے سوالات (عمومی سوالنامہ)
روٹری سوئچ کیا ہے؟

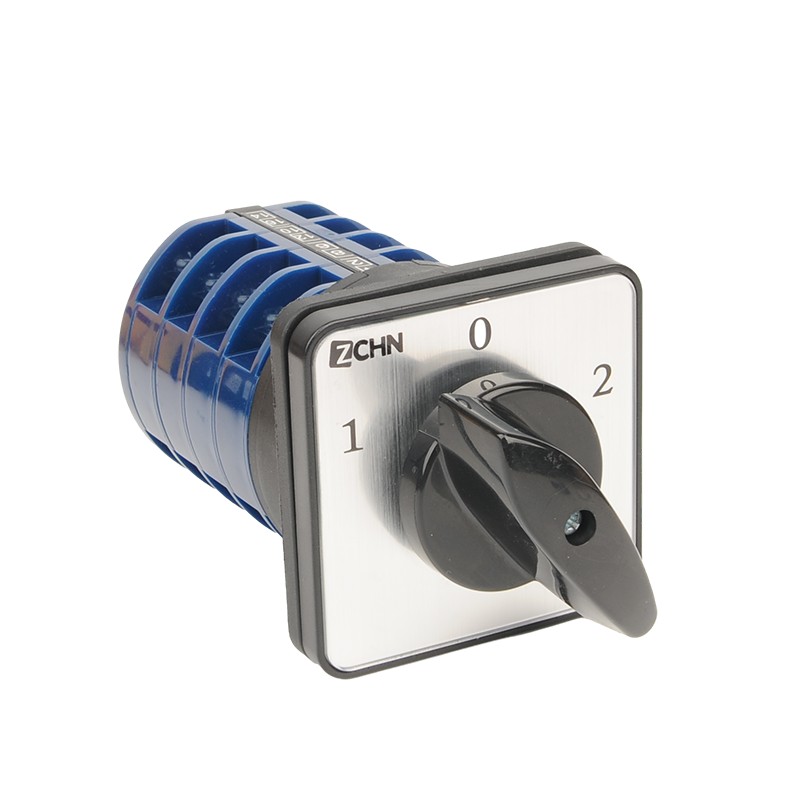

A روٹری سوئچایک الیکٹرو مکینیکل ڈیوائس ہے جو صارفین کو نوب یا شافٹ کو گھوماتے ہوئے ایک سے زیادہ سرکٹ راستوں میں سے ایک کو منتخب کرنے کی اجازت دیتا ہے۔ پش بٹن یا ٹوگل سوئچ کے برعکس ، روٹری سوئچ ایک سے زیادہ فکسڈ پوزیشنیں مہیا کرتے ہیں ، جس سے وہ پیچیدہ کنٹرول اور سگنل کے انتخاب کے ل ideal مثالی بن جاتے ہیں۔
وہ بڑے پیمانے پر ان ایپلی کیشنز میں استعمال ہوتے ہیں جہاں متعدد اختیارات یا طریقوں کو واضح طور پر اور قابل اعتماد طریقے سے منتخب کرنے کی ضرورت ہوتی ہے ، جیسے وولٹیج کا انتخاب ، فنکشن کنٹرول ، اور چینل سوئچنگ۔
روٹری سوئچ کیسے کام کرتا ہے؟
ایک روٹری سوئچ کیم یا روٹر سے منسلک مرکزی شافٹ کو گھوماتے ہوئے کام کرتا ہے۔ جیسے جیسے شافٹ مڑ جاتا ہے ، اندرونی رابطے پہلے سے طے شدہ ترتیب میں مختلف ٹرمینلز کو مشغول یا منقطع کرتے ہیں۔
- ہر پوزیشن ایک منفرد برقی کنکشن کے مساوی ہے
- ڈیٹینٹس درست انتخاب کے لئے سپرش آراء فراہم کرتے ہیں
- رابطے عام طور پر چاندی کے کھوٹ یا سونے سے چڑھایا ہوا مواد سے بنائے جاتے ہیں
اعلی معیار کے روٹری سوئچ ، جیسے تجربہ کار مینوفیکچررز جیسے تیار کردہلیکسن، ہزاروں چکروں کے بعد بھی مستحکم رابطے کی مزاحمت کو برقرار رکھنے کے لئے انجنیئر ہیں۔
روٹری سوئچ کا انتخاب کرتے وقت کلیدی عوامل پر غور کرنا
1. پوزیشنوں کی تعداد
اس بات کا تعین کریں کہ کتنی الگ پوزیشنوں کی ضرورت ہے۔ درخواست کے لحاظ سے روٹری سوئچ 2 پوزیشنوں سے لے کر 24 پوزیشنوں تک ہوسکتی ہے۔
2. بجلی کی درجہ بندی
- ریٹیڈ وولٹیج (AC/DC)
- موجودہ صلاحیت
- رابطہ مزاحمت
3. قطب اور پھینکنے کی ترتیب
عام ترتیب میں شامل ہیں:
- ایس پی ٹی (سنگل قطب ، ملٹی تھرو)
- ڈی پی ٹی (ڈبل قطب ، ملٹی تھرو)
4. بڑھتے ہوئے انداز
- پینل ماؤنٹ
- پی سی بی ماؤنٹ
- سوراخ یا سطح کے پہاڑ کے ذریعے
5. ماحولیاتی حالات
سخت ماحول کے لئے ، روٹری سوئچ کے ساتھ غور کریں:
- دھول اور نمی کی مزاحمت
- وسیع آپریٹنگ درجہ حرارت کی حد
- کمپن مزاحم ڈیزائن
روٹری سوئچ کی عام اقسام
- معیاری روٹری سوئچ-عمومی مقصد کی درخواستیں
- وافر روٹری سوئچ- ماڈیولر اور حسب ضرورت
- چھوٹے روٹری سوئچ-خلائی مجبوری ڈیزائن
- اعلی موجودہ روٹری سوئچ- بجلی کی تقسیم کے نظام
- انکوڈر اسٹائل روٹری سوئچ- ڈیجیٹل سگنل ان پٹ
روٹری سوئچز کی عام ایپلی کیشنز
روٹری سوئچ صنعتوں کی ایک وسیع رینج میں پائے جاتے ہیں:
- صنعتی کنٹرول پینل
- بجلی کی فراہمی کا سامان
- آڈیو اور براڈکاسٹ آلات
- طبی آلات
- ٹیسٹ اور پیمائش کے آلات
- گھریلو آلات
روٹری سوئچ سلیکشن موازنہ ٹیبل
| انتخاب کا عنصر | کم ضرورت | درمیانے درجے کی ضرورت | اعلی ضرورت |
|---|---|---|---|
| موجودہ درجہ بندی | <1a | 1a - 5a | > 5A |
| عہدے | 2 - 4 | 5 - 12 | 12+ |
| استحکام | 10،000 سائیکل | 50،000 سائیکل | 100،000+ سائیکل |
تنصیب اور استعمال کے نکات
- تنصیب سے پہلے ہمیشہ بجلی کی درجہ بندی کی تصدیق کریں
- جب پینل بڑھتے ہو تو مناسب ٹارک کو یقینی بنائیں
- سولڈرنگ کے دوران رابطوں کی آلودگی سے بچیں
- صارف کی حفاظت کے لئے واضح طور پر لیبل کی پوزیشنیں
پیشہ ور روٹری سوئچ مینوفیکچرر کا انتخاب کیوں کریں؟
تجربہ کار روٹری سوئچ بنانے والے کے ساتھ کام کرنا مستقل معیار ، بین الاقوامی معیارات کی تعمیل ، اور حسب ضرورت معاونت کو یقینی بناتا ہے۔ کمپنیاں پسند کرتی ہیںلیکسنصنعتی اور تجارتی استعمال کے لئے روٹری سوئچ حل کی ایک وسیع رینج فراہم کریں۔
مزید تکنیکی وضاحتیں اور مصنوعات کی بصیرت کے ل you ، آپ روٹری سوئچ حل پر اس سرشار وسائل کو تلاش کرسکتے ہیں۔
اکثر پوچھے گئے سوالات (عمومی سوالنامہ)
Q1: روٹری سوئچ کی عمر کتنی ہے؟
زیادہ تر اعلی معیار کے روٹری سوئچ کو بوجھ کے حالات اور مادی معیار پر منحصر ہے ، دسیوں ہزار آپریٹنگ سائیکلوں کے لئے درجہ بندی کی جاتی ہے۔
Q2: کیا روٹری سوئچ ہائی وولٹیج کو سنبھال سکتا ہے؟
ہاں ، کچھ ماڈل خاص طور پر اعلی وولٹیج اور اعلی موجودہ ایپلی کیشنز کے لئے تیار کیے گئے ہیں۔ ہمیشہ کارخانہ دار کی درجہ بندی چیک کریں۔
Q3: کیا ٹوگل سوئچ سے روٹری سوئچ بہتر ہیں؟
جب متعدد پوزیشنوں یا افعال کی ضرورت ہوتی ہے تو روٹری سوئچ بہتر ہوتے ہیں ، جبکہ ٹوگل سوئچ آسان آن/آف کنٹرول کے لئے بہتر ہوتے ہیں۔
Q4: کیا روٹری سوئچ کو اپنی مرضی کے مطابق بنایا جاسکتا ہے؟
لیکسن جیسے پیشہ ور مینوفیکچررز اکثر شافٹ کی لمبائی ، رابطہ ترتیب اور لیبلنگ کے ل custom حسب ضرورت کے اختیارات پیش کرتے ہیں۔
آخر میں ، صحیح روٹری سوئچ کا انتخاب کرنے میں بجلی کی ضروریات ، مکینیکل ڈیزائن اور ماحولیاتی عوامل میں توازن شامل ہے۔ قابل اعتماد سپلائر کے ساتھ شراکت میں اور اپنی درخواست کی ضروریات کو سمجھنے سے ، آپ طویل مدتی کارکردگی اور حفاظت کو یقینی بناسکتے ہیں۔
اگر آپ انجینئرنگ کی مہارت کے ذریعہ قابل اعتماد روٹری سوئچ حل تلاش کر رہے ہیں تو بلا جھجھک محسوس کریںہم سے رابطہ کریںآج اور دریافت کریں کہ لیکسن آپ کے اگلے برقی منصوبے کی کس طرح مدد کرسکتا ہے۔
