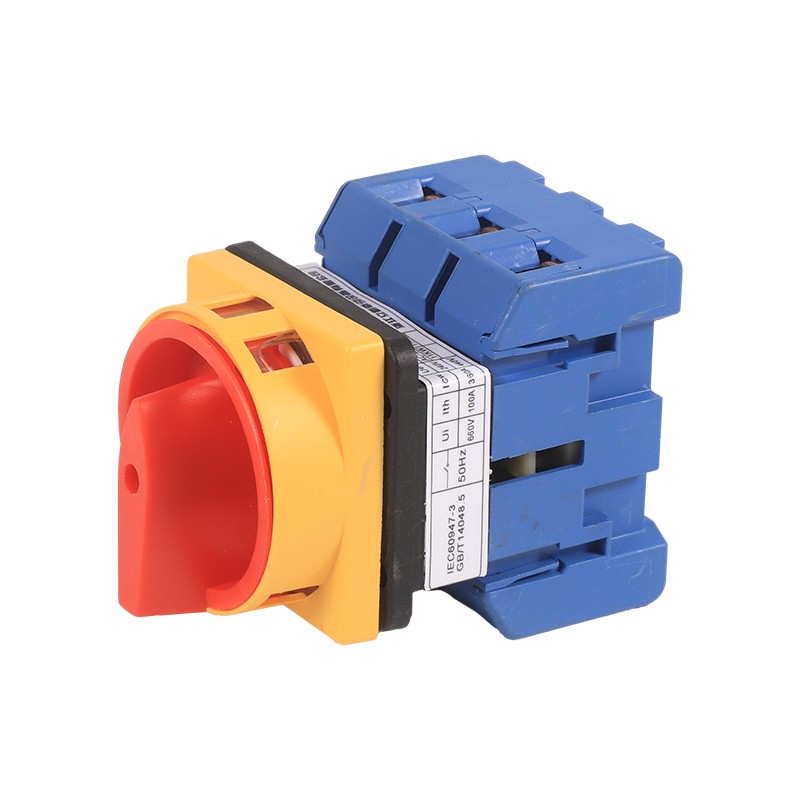

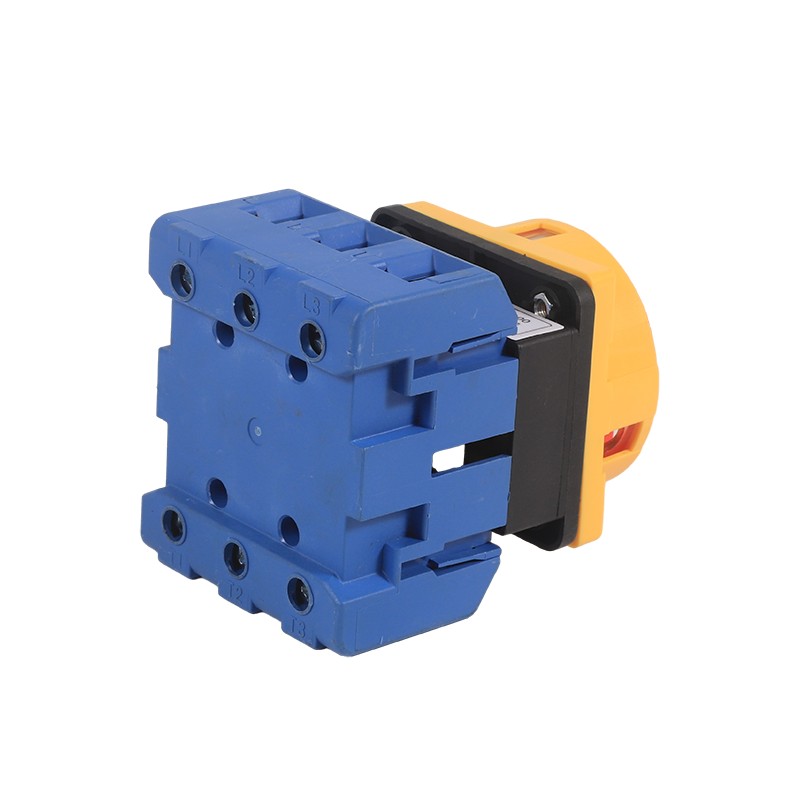

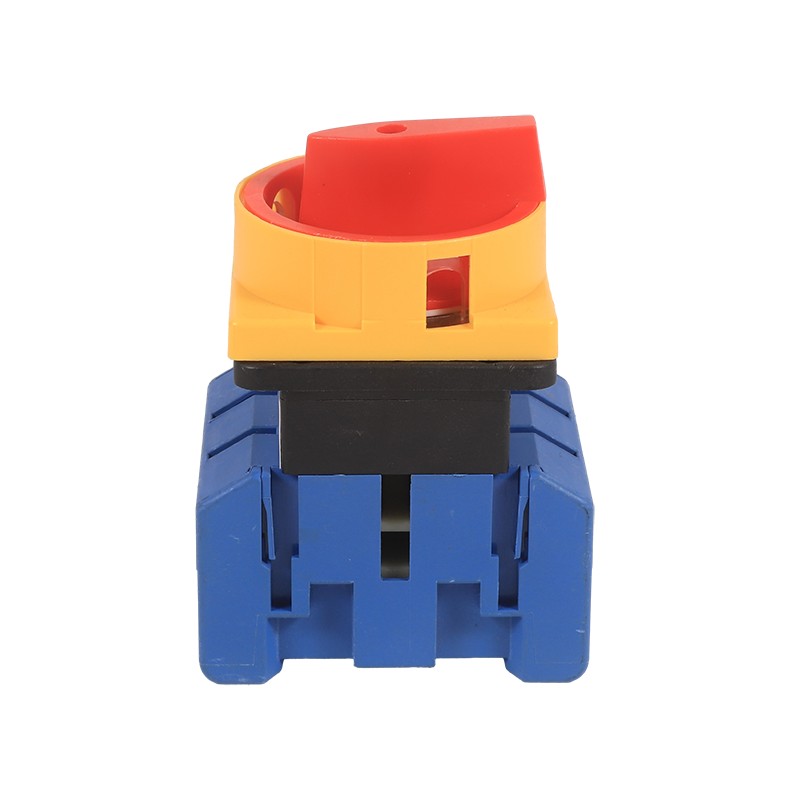

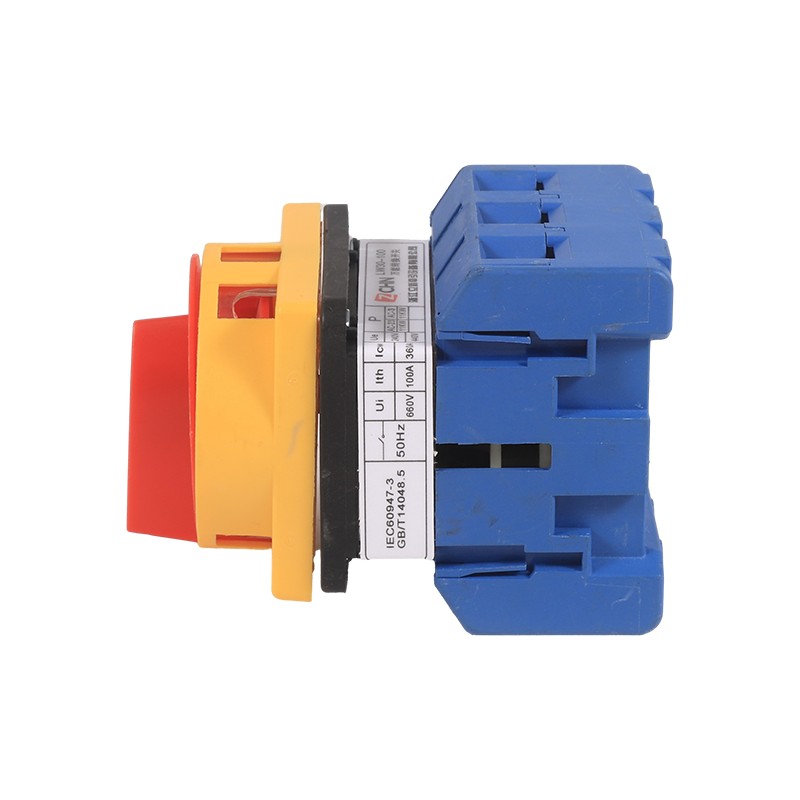

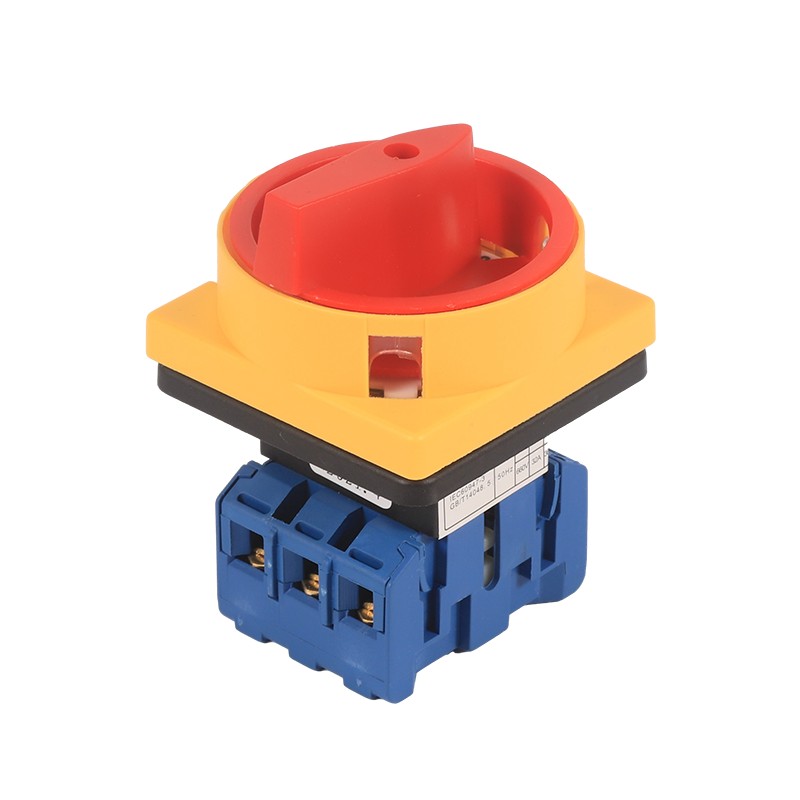

LW30 سیریز یونیورسل سوئچ

LW30 سیریز یونیورسل سوئچ ایک برقی کنٹرول آلہ ہے جو ملٹی فنکشن اور اعلی وشوسنییتا کو مربوط کرتا ہے۔ یہ بنیادی طور پر AC 50Hz کے ساتھ صنعتی اور سول برقی نظاموں میں استعمال ہوتا ہے ، آپریٹنگ وولٹیج 440V اور اس سے نیچے کی درجہ بندی کی جاتی ہے ، اور موجودہ 100A تک کی درجہ بندی کی جاتی ہے۔ اس کی عمدہ برقی کارکردگی اور ماڈیولر ڈیزائن تصور کے ساتھ ، مصنوعات کو رسک کنٹرول سسٹم ، سنٹرل ایئر کنڈیشنگ یونٹ ، پانی کی فراہمی اور نکاسی آب پمپنگ اسٹیشن اور دیگر مناظر میں مرکزی پاور سوئچنگ ڈیوائس کے طور پر بڑے پیمانے پر استعمال کیا جاتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

LW30 سوئچ میں چھوٹے سائز ، کمپیکٹ ڈھانچے ، شاندار مادی انتخاب ، اچھی موصلیت ، انگلیوں کے تحفظ کا فنکشن ، حفاظت اور وشوسنییتا کے فوائد ہیں ، آپ سوئچ کو ہٹائے بغیر 3 قطب معیاری بلاک پر دوسرے رابطہ بلاکس کو شامل کرسکتے ہیں ، سوئچ موصلیت کا فاصلہ دیگر اسی طرح کے سوئچز ، فاسٹ منقطع کی رفتار ، ڈی سی سوئچ کے لئے موزوں ہے۔

سوئچز کا یہ سلسلہ اعلی طاقت کے انجینئرنگ پلاسٹک اور اعلی معیار کے مصر دات سے رابطے کے مواد کی ایک جامع ڈھانچہ کو اپناتا ہے ، اور تین جہتی رابطے کی ترتیب کے ذریعے جگہ کے استعمال کو زیادہ سے زیادہ کرتا ہے۔ بنیادی جزو فاسٹ توڑنے والے میکانزم کے پیٹنٹ ڈیزائن کے ساتھ ، ایلائی ڈبل بریک رابطہ سسٹم کو اپناتا ہے ، جو آرک جنریشن کو مؤثر طریقے سے روکتا ہے۔ مصنوعات نے آئی ایس او 9001 کوالٹی مینجمنٹ سسٹم سرٹیفیکیشن اور سی سی سی اور دیگر بین الاقوامی سرٹیفیکیشن کو منظور کیا ہے۔ اس کے کمپیکٹ ڈھانچے ، بہترین حفاظت کی کارکردگی اور لچکدار کنفیگریشن اسکیم کے ساتھ ، سوئچز کا یہ سلسلہ ذہین عمارتوں ، صنعتی آٹومیشن اور نئے توانائی کے شعبوں میں ایک اہم برقی جزو بن گیا ہے۔

LW30 سیریز کے کام کے حالات لوڈ سے منسلک تبدیلی سے رابطہ کریں

عام کام کے حالات

(1) محیطی ہوا کا درجہ حرارت +40 ڈگری سے زیادہ نہیں ہوتا ہے ، اور اوسط درجہ حرارت 24 گھنٹوں کے اندر 25 ° C سے زیادہ نہیں ہوتا ہے۔

(2) محیطی ہوا کے درجہ حرارت کی نچلی حد -25 ° C سے زیادہ نہیں ہے

(3) تنصیب کے مقام کی اونچائی 2000m سے زیادہ نہیں ہے۔

(4) جب زیادہ سے زیادہ درجہ حرارت +40 ° C ہوتا ہے تو ، ہوا کی نسبت نمی 50 ٪ سے زیادہ نہیں ہوتی ہے۔ کم درجہ حرارت پر اعلی نسبتا نمی کی اجازت ہے ، جیسے 90 ٪ 20 ° C پر۔ گاڑھاو سے نمٹنے کے لئے خصوصی اقدامات اٹھائے جائیں جو کبھی کبھار درجہ حرارت کی تبدیلیوں کی وجہ سے ہوتا ہے۔

تنصیب کے حالات

(1) آلودگی کی سطح 3 کے ماحولیاتی حالات میں سوئچ نصب ہے۔

(2) فیکٹری کے ذریعہ فراہم کردہ ہدایات کے مطابق انسٹال کریں۔

درجہ بندی

1. استعمال کے زمرے کے مطابق

(1) AC-23A

(2) AC-3

2. فراہم کردہ تحفظ کی سطح کے مطابق (1) بغیر سوئچ باکس کے: IP20

(2) تھرمو پلاسٹک مہر بند سوئچ باکس کے ساتھ: IP65

معاون تصریح کوڈ

سطح کی تعداد: تیسری سطح کے لئے 3 ، چوتھی سطح کے لئے 4

اضافی رابطے: 0 بغیر ، 1 سائیڈ ماونٹڈ معاون رابطوں کے ساتھ

انٹرمیڈیٹ ٹرمینل: 0 بغیر ، 1 غیر جانبدار ٹرمینل کے ساتھ

گراؤنڈ ٹرمینل: 0 بغیر ، 1 گراؤنڈ ٹرمینل کے ساتھ

پروڈکٹ ماڈل اور اس کے معنی

لِکسن LW30 سیریز لوڈ سوئچ پیرامیٹر (تفصیلات) سے زیادہ منقطع تبدیلی

ماڈل کی وضاحتیں	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
متفقہ حرارتی موجودہ lth a	25 (20)	32	40	63	80	100
ریٹیڈ آپریٹنگ وولٹیج یو ای وی	240 440	240 440	240 440	240 440	240 440	240 440
ریٹیڈ ویلیو لی/پیئ
AC-21A اور/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 اور/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
