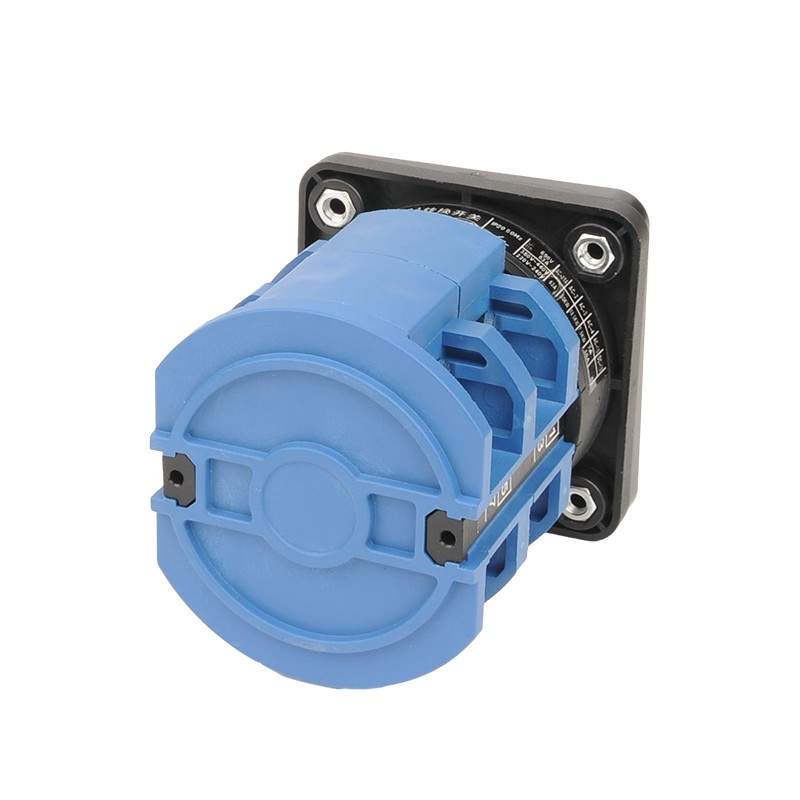

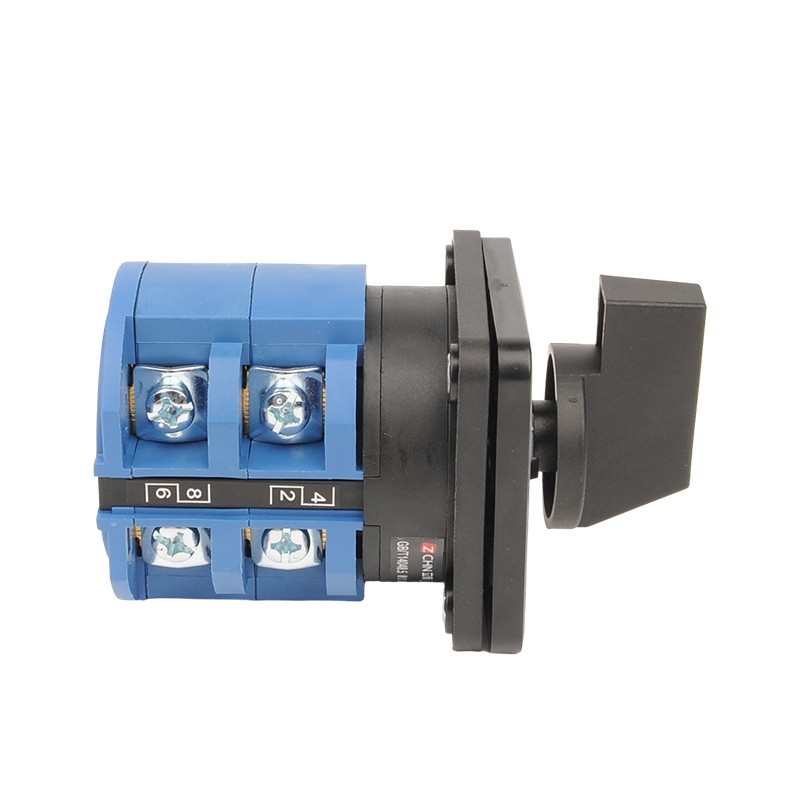

مشینری کے لئے LW26-20/D202.2

LW26-20/D202.2 مشینری کے لئے ایک قسم کا یونیورسل ٹرانسفر سوئچ ہے۔ مندرجہ ذیل اس کی مصنوعات کا جائزہ ہے: بنیادی پیرامیٹرز ریٹیڈ کرنٹ: 20 اے۔ ریٹیڈ وولٹیج: AC 50Hz کے لئے موزوں ، 440V کی درجہ بندی کرنے والی وولٹیج اور اس سے نیچے ، DC وولٹیج 240V کا اور نیچے الیکٹرک لائن میں۔ مصنوعات کی خصوصیات ورسٹائل افعال: اسے سرکٹ کنٹرول سوئچ ، ٹیسٹ آلات سوئچ ، موٹر کنٹرول سوئچ ، ماسٹر کمانڈ کنٹرول سوئچ ، ویلڈنگ مشین چینج اوور سوئچ ، وغیرہ کے طور پر استعمال کیا جاسکتا ہے ، اور مختلف قسم کے سرکٹ کنٹرول افعال کا احساس کرسکتے ہیں۔ قابل اعتماد کارکردگی: چھوٹا سائز ، کمپیکٹ ڈھانچہ ، اچھا مواد کا انتخاب ، اچھی موصلیت ، لچکدار سوئچنگ آپریشن ، حفاظت اور وشوسنییتا ، ناول کی ظاہری شکل۔ کچھ ماڈلز میں فنگر گارڈ کا فنکشن ہوتا ہے: LW26-20 سوئچ میں فنگر گارڈ کا فنکشن ہوتا ہے ، جو آپریٹر کو ایک حد تک محفوظ رکھ سکتا ہے۔

ماڈل:LW26-20A/2P

انکوائری بھیجیں۔

مصنوعات کی وضاحت

LW26-20/D202.2 مصنوعات کی تفصیلات کی مشینری کے لئے:

آپریٹنگ اصول

ہینڈل تکلا اور کیم کو جوڑنے یا منقطع کرنے کے لئے رابطے کو آگے بڑھانے کے لئے چلاتا ہے۔ سی اے ایم کی مختلف شکل کی وجہ سے ، جب ہینڈل مختلف پوزیشن میں ہوتا ہے تو ، رابطے کا اناسٹوموسس مختلف ہوتا ہے ، تاکہ سرکٹ کو تبدیل کرنے کا مقصد حاصل کیا جاسکے۔

فنکشنل خصوصیات

متنوع کنٹرول کے افعال: اس کو سرکٹ کنٹرول سوئچ ، ٹیسٹ کے سازوسامان سوئچ ، موٹر کنٹرول سوئچ اور ماسٹر کمانڈ کنٹرول سوئچ ، اور ویلڈنگ مشین چینج اوور سوئچ کے طور پر استعمال کیا جاسکتا ہے ، اور مختلف قسم کے سرکٹ کنٹرول افعال کا احساس کرسکتے ہیں ، جیسے سرکٹ کو کبھی کبھار آن یا اس سے باہر سوئچ کرنا ، کنٹرول یا تبادلوں کے طور پر۔

وشوسنییتا: چھوٹا ، کمپیکٹ ڈیزائن ، مواد کا اچھا انتخاب ، اچھی موصلیت ، لچکدار سوئچنگ ، محفوظ اور قابل اعتماد ، ناول ڈیزائن۔

آپریشن موڈ اور ایکٹیویٹر پوزیشن کا لیکسن 3 پوزیشن آن آف آن روٹری کیم سوئچ مجموعہ

کنٹرول طریقہ	خاصیت عہدہ		ایکٹیویٹر پوزیشن
خود ساختہ قسم کی قسم	A	0 ° 30 °	0-45 °	0 ° -60 °
	B	30 ° -0 ° 30 °	45 ° 0 ° -45 °	60 ° 0 ° -60 °
	X	60-30 = 0 ° 30-60 °
تلاش کرنے کی قسم	C	0 ° 30 °	0 ° 45 °	0 ° 60 °
	D	30 ° 0 ° 30 °	45 ° 0 ° 45 °	60 ° 0 ° 60 °
	E	30 ° 0 ° 30 ° 60 °	45 ° 0 ° 45 ° 90 °	60 ° 060120 °
	F	60 ° 30 ° 0 ° 30 ° 60 °	90 ° 45 ° 0 ° 45 ° 90 °	60 ° 0 ° 60 ° 120 ° 180 °
	G	60 ° 30 ° 0 ° 30 ° 60 ° 90 °	90 ° 45 ° 0 ° 45 ° 90 ° 135 °	120 ° 60 ° 0 ° 60 ° 120 ° 180 °
	H	90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 °	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
		90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N		45 ° 45 °	30 ° 30 °
	P				90 ° 0 ° 90
	T				0*90 °
	V				90 ° 0 °
	R				270 ° 0 ° 90 ° 180 °
واقفیت خود ساختہ قسم کی قسم	Q	30 ° 0 ° -30 °	45-0 ° 45 °
	S	30 ° -0 ° 60 °	90 ° 0 ° -45
	W		90-45 ° 0 ° 45-90 °
	Z	120 ° -90 ° 0⁰-30 °	135 ° -90 ° 0⁶-45 °

روٹری کیم سوئچ کی قسم کی تصریح پر لیکسن 3 پوزیشن

قسم کی تصریح	IR26-10 ID26-10G Ive2660x	LW26-20 LW26-20X LW26-20C	IVE26-25	ID26-32 LW26-32F	ID26-40 ID26-40F	LW26-63 LW26-63F	IVE26-125	IR26-160	IVE26-250	ID26-315
UI v	660/690	660	660	660	660	660	660	660	660	660
ith a	10	20	25	32	40	63	125	160	250	315
ue v	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
le
AC-21A AC-22A a	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23a a	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 اور	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 اور	1.751.75	3.5 3.5	6.5 6.5	11 11		15 15	30 30	55 55		95 95
AC-15 اور	2.51.5	5 4	8 5	14 6
DC-13 a		12 0.40.4	20 0.5 0.5
ریٹیڈ کنٹرول پاور پی
AC-23a کلو واٹ	1.8 3	3.7/2.5 7.5/3.7	5.5/311/5.5	75/415/75	185/918.5/9	15/1030/18.5	30/1545/22	37/2275/37		75/37132/55
AC-2 کلو واٹ	2.53.7	4 7.5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 کلو واٹ	1.52.2	3/22 5.5/3	4/3 7.5/3.7	55/411/5.5	15/7.515/7.5	11/618.5/11	15/7.530/13	22/1137/18.5		37/2255/30
AC-4 کلو واٹ	0.370.55	0.55/0.751.5/1.5	1.5/1.13/2.2	27/1.555/3		55/2475/4	6/312/5.5	10/415/7.5		15/7.525/11

لیکسن 3 پوزیشن آن آف آن روٹری کیم عام کام کرنے کی حالت

1۔ محیط ہوا کا درجہ حرارت -25 ° C سے +40 ° C کی حد میں رہنا چاہئے ، 24 گھنٹے اوسط 25 ° C سے زیادہ نہیں ہے۔

2. محیطی ہوا کے درجہ حرارت کی نچلی حد -25 ° C سے نیچے نہیں گرنی چاہئے۔

3. تنصیب کے مقامات سمندر کی سطح سے 2000m کی اونچائی سے زیادہ نہیں ہونا چاہئے۔

4. زیادہ سے زیادہ درجہ حرارت کی حالت +40 ° C پر ، ہوا کی نسبت نمی 50 ٪ سے زیادہ نہیں ہونی چاہئے۔ نمی کی اعلی سطح کم درجہ حرارت پر جائز ہوسکتی ہے ، جیسے 20 ° C پر 90 ٪ تک پہنچنا۔ درجہ حرارت کے اتار چڑھاو کے نتیجے میں گاڑھاو کو کم کرنے کے ل special خصوصی احتیاطی تدابیر اختیار کی جانی چاہئے۔
